Profesional Lantai Conveyor Lapisan Line Superior Finish Kualitas Operasi mulus

Kendaraan transmisi tanpa tenaga + rantai konveyor darat.

Tujuan:

Digunakan untuk pengolahan permukaan benda kerja besar dan berat dengan produktivitas rendah

persyaratan;

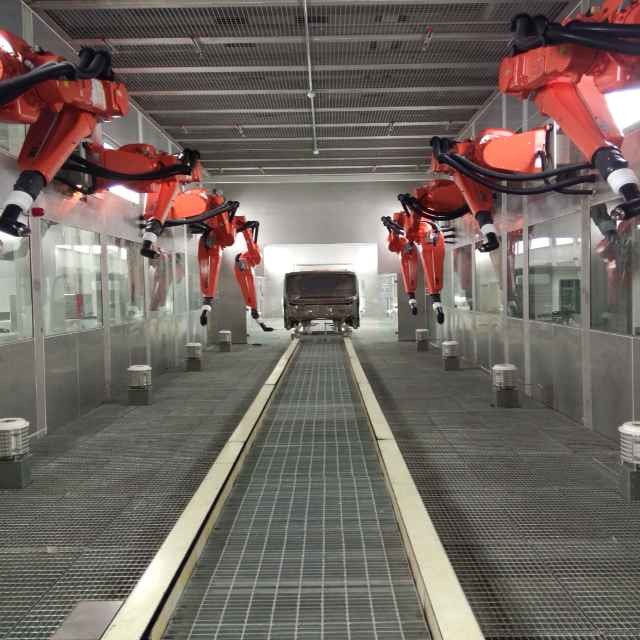

Aliran proses:

potongan-potongan pada--> sanding--> pembersihan--> pengeringan--> cat semprotan--> cat baking--> potongan off;

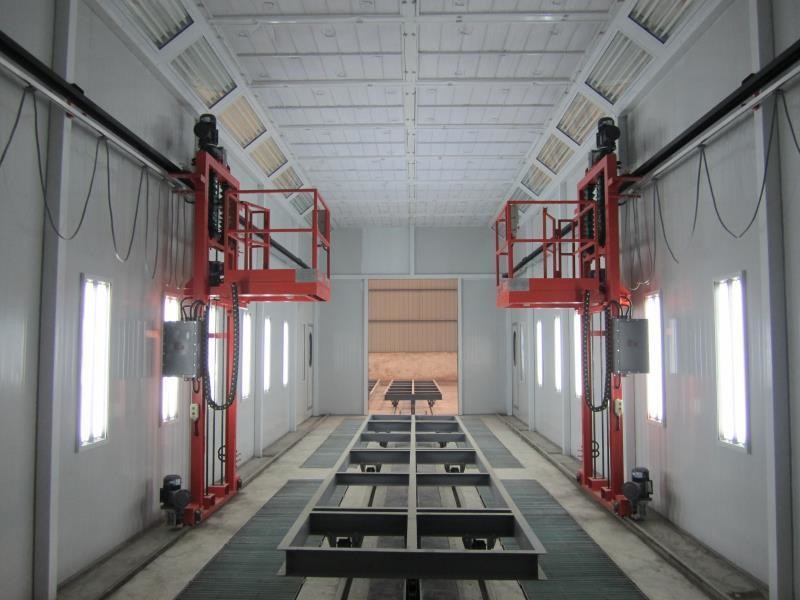

Struktur ruangan meliputi: ruang polesan, ruang pembersih, ruang pengeringan, ruang cat semprotan, dan ruang panggang (disesuaikan sesuai produk);

Mobil penerjemahan: Tersaldur dan dibentuk oleh baja I-beam dan saluran, dan permukaannya dilapisi dengan pelat baja tebal 8 mm;

Deskripsi peralatan rantai konveyor tanah:

Ini terutama terdiri dari perangkat penggerak, rantai traksi, perangkat peregangan dan conveyor

jalur.

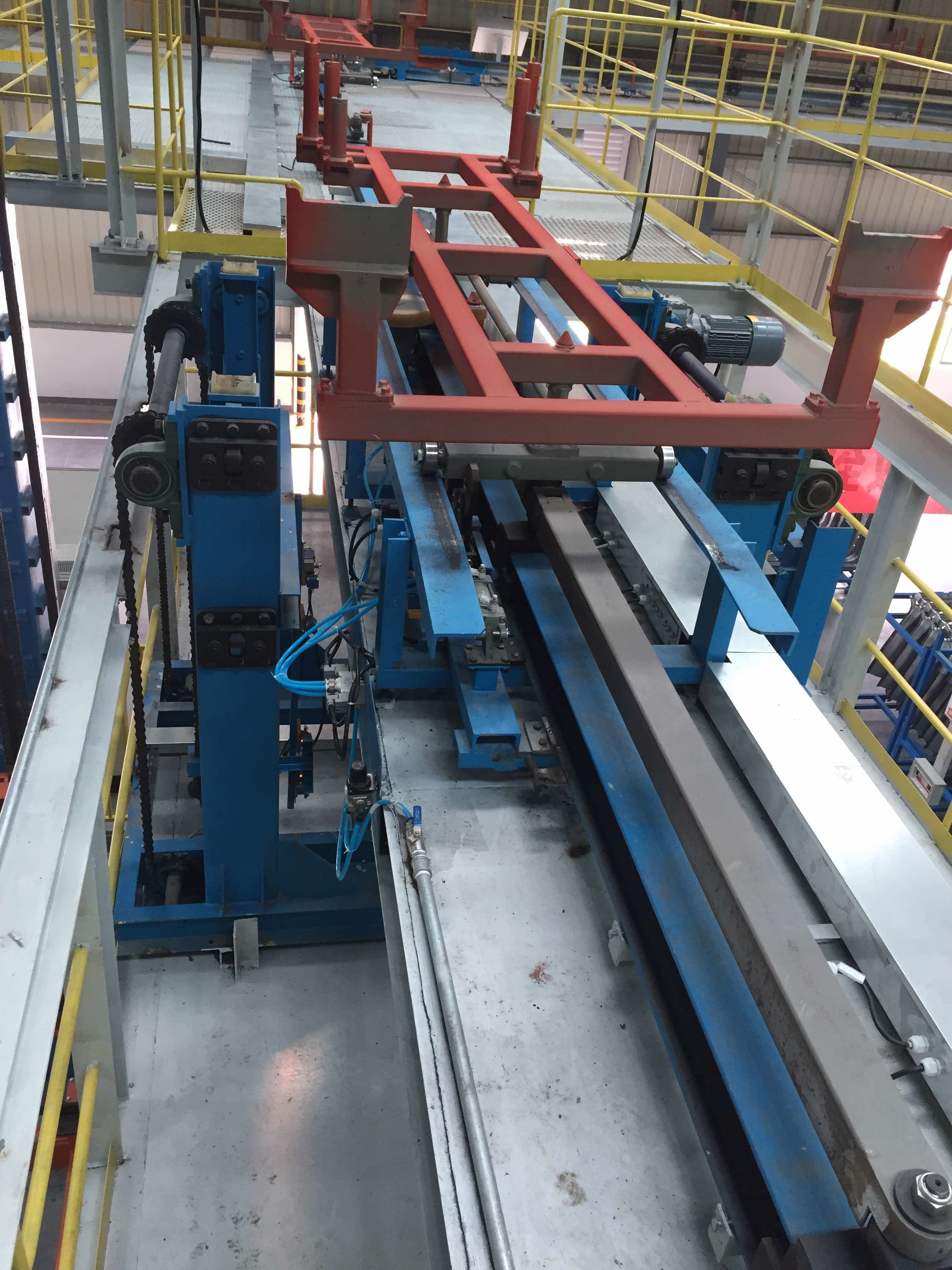

(1) Perangkat penggerak

Kekuatan dari perangkat penggerak ditransmisikan ke spindle penggerak melalui motor-reducer dan rantai transmisi.

rantai, membuat rantai konveyor bergerak ke depan di sepanjang jalur rantai konveyor; penggunaan reducer roda pin sikloid dapat sangat meningkatkan efisiensi transmisi. , dan

Gerakan ini dapat diandalkan.

(2) Rantai traksi

Rantai terdiri dari poros pin, plat rantai, plat rantai pusher dan lengan roller.

jarak pusher dapat dirakit menjadi berbagai bentuk sesuai dengan kebutuhan.

hanya untuk memenuhi kebutuhan ritme kerja.

Rangkaian rantai konveyor ini semua menggunakan baja mangan berkualitas tinggi sebagai plat rantai, dan semua membutuhkan tes tarik tertentu sebelum meninggalkan pabrik.

(3) Perangkat peregangan

Perangkat ini memastikan bahwa seluruh rantai conveyor selalu mempertahankan

Pada saat yang sama, dapat menyerap atau mengkompensasi

kesalahan pemasangan rantai konveyor, ekspansi dan kontraksi yang disebabkan oleh ekspansi termal, kontraksi dan deformasi gaya selama operasi.Memastikan bahwa rantai konveyor memiliki ketegangan awal di titik keluar dari perangkat drive dan menghilangkan perangkat yang menghasilkan ketegangan negatif di seluruh jalur.

Seri perangkat peregangan ini terutama menggunakan batang sekrup untuk peregangan.

relatif sederhana dan kompak, dan kekuatan peregangannya relatif stabil;

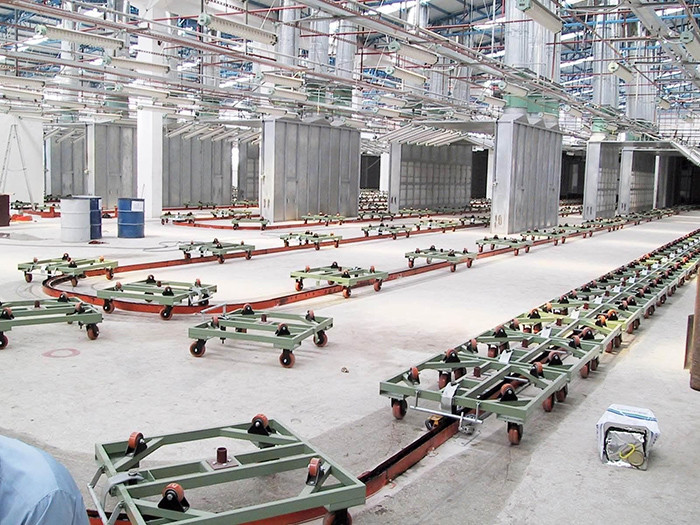

(4) Jalur konveyor

Jalur troli mengadopsi rel ringan 30kg/m (dasarnya sudah tertanam di

konstruksi), roda berjalan menggunakan roda baja rel ringan, dan bracket trolley semuanya dilas dari baja bagian, dengan struktur padat;

Seluruh jalur mengadopsi kontrol PLC, pengaturan kecepatan stepless, dan dilengkapi dengan

beberapa probe induksi dan tombol kontrol.
