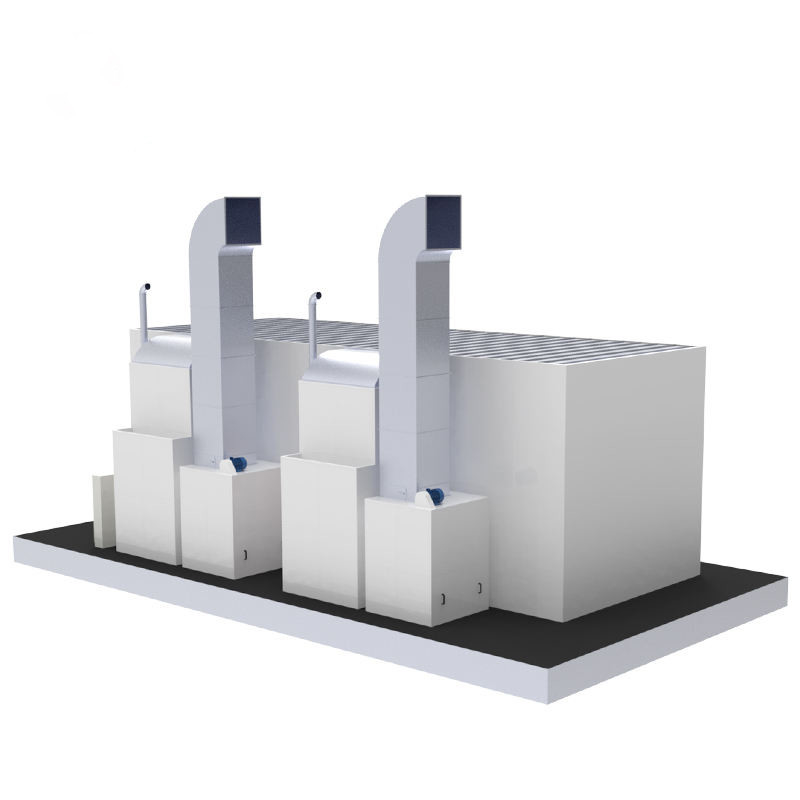

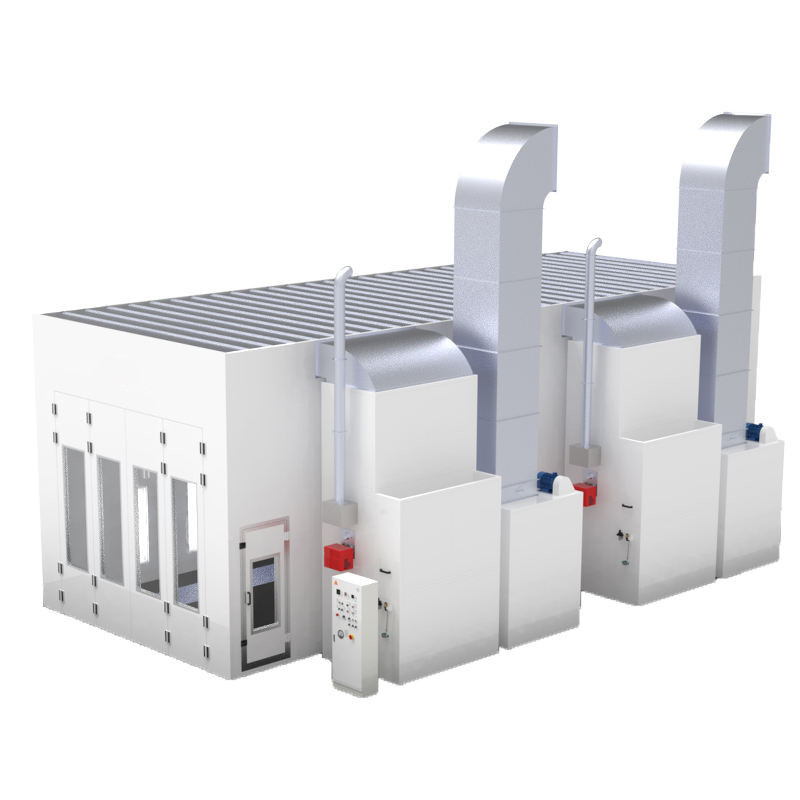

Industrial Spray Booth dengan depan dan pintu kerja untuk lukisan presisi
Dinding dan panel atap kabin semprot terbuat dari EPS dengan ketebalan pelat baja warna 0,426mm,
Panel dinding tebalnya 70 mm, sedangkan panel atap tebalnya 70 mm.
50 mm tebal. kedua jenis panel disegel dengan tepi baja untuk ketahanan tambahan. bahan opsional seperti
Wol batu dan PU tersedia untuk isolasi termal dan ketahanan api yang ditingkatkan.
| Kategori komponen |
Konfigurasi & Parameter Teknis |
| Ruang Kerja Interior |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Jejak Eksternal |
15, 130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Yayasan & Lantai |
Tata letak:Konfigurasi gril baris ganda.
Bahan:30x4mm flat bar dikombinasikan dengan 8mm twisted steel.
Jumlah:24 bagian grill individual.
Jalur Ekstraksi:Tingkat tanah (Sidewall draft opsional).
|
| Pintu masuk utama |
Aperture:4,000 mm (W) × 4,600 mm (H).
Desain:Struktur lembaran logam lipat 4 lembar.
Kaca:Kaca keamanan tempered persegi.
Inti:Isolasi EPS.
Pilihan:Layar gulung listrik tersedia.
|
| Akses Layanan |
Jumlah:2 unit.
Ukuran:800 mm × 2000 mm.
Keamanan:Dilengkapi dengan kunci dan viewport untuk mengurangi tekanan.
|
| Lapisan kabin (Dinding) |
Jenis:Papan sandwich EPS komposit.
Spesifikasi:70 mm tebal (lebar efektif 1150 mm).
Selesaikan:0.426mm White Steel Skin.
Perbatasan:Strip baja bersegel ganda.
Opsi alternatif:Batu Wool atau Polyurethane (PU).
|
| Struktur Langit-langit |
Jenis:Papan Komposit EPS.
Spesifikasi:50 mm tebal (lebarannya 1150 mm).
Selesaikan:0.426mm White Steel Skin.
|
| Sistem pencahayaan |
Lantai langit-langit:20 set (4 tabung/set) = 80 unit (18W).
Array sisi:22 set (4 tabung/set) = 88 unit (18W).
Jenis:LED, rumah tahan ledakan.
Intensitas:≥ 1000 Lux.
|
| Ventilasi Asupan |
Kelompok:2 unit.
Spesifikasi kipas:4x Centrifugal Inlet Ganda (Rotor Eksternal).
Motor:7.5 KW per kipas.
Kapasitas:40,000 m3/jam.
Kecepatan:0.25 m/s (tidak ada beban).
Damping:Pengaturan pneumatik.
|
| Ventilasi knalpot |
Kelompok:2 unit.
Spesifikasi kipas:2x Centrifugal Inlet Ganda (Belt/Pulley Drive).
Motor:11 KW per kipas.
Kapasitas:4,000 m3/h (nominal per spesifikasi).
Damping:Pengaturan manual.
|
| Pembangunan Perumahan |
Struktur:Tabung persegi las + rangka Aluminium Tee.
Selesaikan:Lapisan putih.
Isolasi:Topeng Rock Wool buatan mesin 20 mm.
|
| Sistem termal |
Burner:2x Riello RG5S (diesel).
Penukar panas:SUS304 stainless steel.
Output:Maksimal 26.000 kW (Rating Termal).
Mode penyemprotan:+20°C naik (Ambient ke Target).
Mode Panggang:Target 60 °C (10 ∼ 15 menit waktu ramp-up).
|
| Tahap Filtrasi |
Tahap 1 (Inlet):Katun saku primer kelas G3 (EN 779).
Tahap 2 (atas batas):F5 Media Viskosa Penuh (EN 779).
Tahap 3 (Lantai):Fiberglass Mist Arrestor (G3).
Tahap 4 (outlet):Karbon Aktif (VOC/adsorpsi Benzena).
|
| Antarmuka Kontrol |
Fungsi:Mode Selector (Spray/Bake), Temp Controller, Cycle Timer.
Keamanan:Hentikan darurat, indikator kegagalan, tekanan alarm, temp limiter.
Pengukur:Voltmeter, Ammeter, Pengukur Tekanan.
|
| Kit Saluran |
Straight:4 bagian (1000mm3) per kelompok.
Pelitup:1 x 90° siku, 1 x 45° siku per kelompok.
|
| Total Beban Listrik |
56 KW |
Kabin semprotan mobil berukuran besar dirancang untuk memenuhi berbagai kebutuhan dengan spesifikasi teknis kelas atas
dan fitur yang dapat disesuaikan. Dimensi interior adalah 6900 × 3900 × 2650 mm (L × W × H),
sementara ukuran eksterior 7000 × 5350 × 3400 mm (L × W × H).
fitur galvanis lembaran lentur hoarding, didukung oleh tabung persegi dan grill lantai, memastikan beban keseluruhan
kapasitas 2,4T, diatur sesuai kebutuhan.
Pintu depan utama, 3000 × 2600 mm (W × H), memiliki tiga lembaran dengan jendela kaca tempered persegi dan pengisi EPS.
Pintu kerja tambahan, ukuran 800 × 2000 mm (W × H), termasuk kunci tekanan dan jendela observasi.
Panel dinding EPS dan atap lembaran galvanis dari stan memberikan isolasi yang kuat, dengan bahan opsional yang tersedia.
Sistem pencahayaan memberikan lebih dari 1000Lux dengan 32 atas dan 16 pinggang lampu LED.
sistem penyaringan yang komprehensif memastikan bahwa
lingkungan kerja yang bersih, sementara sistem kontrol elektronik menawarkan kontrol operasional yang tepat.
kebutuhan adalah 17kW. (bisa disesuaikan)
