Pengelasan tabung persegi dan kerangka aluminium untuk pemasangan unit udara di ruang semprot

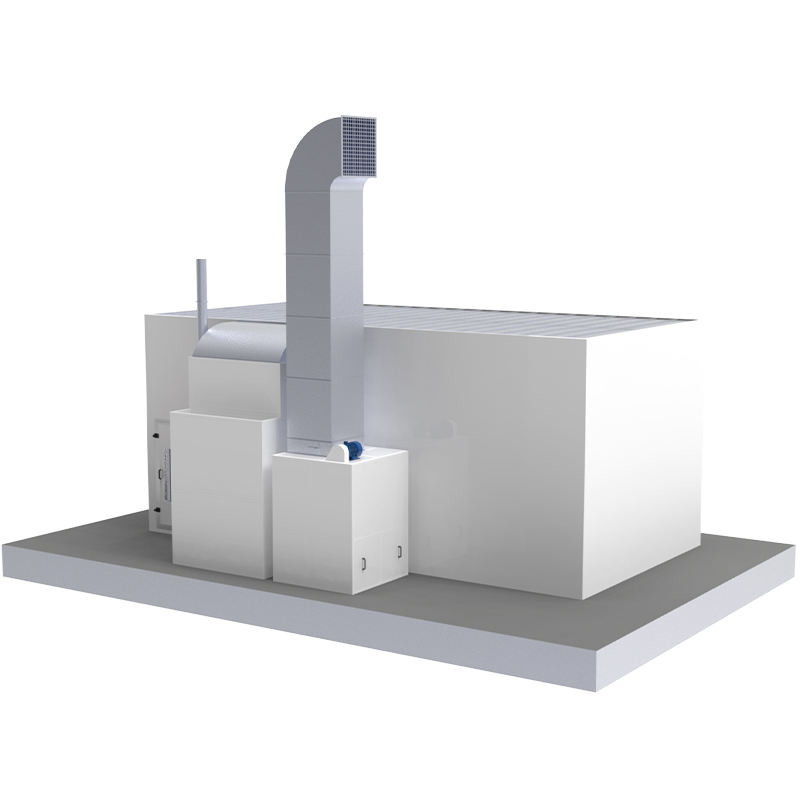

Instalasi unit udara kabin semprotan termasuk masuk udara dari sisi dan knalpot dari belakang, menggunakan
pengelasan tabung persegi dan bingkai tee aluminium dengan cat putih dan kekuatan tinggi buatan mesin 20mm
desain ini memastikan manajemen aliran udara yang efisien, menjaga udara bersih
instalasi unit udara yang kuat mendukung operasi yang optimal
dari kabin semprot, meningkatkan kualitas melukis secara keseluruhan.
1. Kabin Struktur & Dimensi
| Spesifikasi |
Rincian |
| Area Kerja Internal |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Jejak Eksternal |
15, 230 (L) × 6,990 (W) × 6,600 (H) mm |
| Pembangunan Tembok |
70mm EPS Sandwich Panel (Bodas); Baja 0,426mm kulit ganda; Tongue & Groove assembly. |
| Pembangunan Atap |
Panel EPS 50mm; kulit baja galvanis. |
| Lantai / dasar |
Konfigurasi dua baris; Heavy-duty 30x4 flat bar + 8mm twisted steel grating; Ekstraksi tingkat tanah. |
2. Akses & Entry Sistem
| Jenis entri |
Konfigurasi |
| Pintu masuk utama |
Pintu logam lembaran 4 lipat (4.000 W × 4.600 H mm); viewport kaca tempered; inti EPS.(Pilihan: Roller Shutter Listrik) |
| Pintu staf |
2 unit (800 W × 2,000 H mm); Dilengkapi dengan kunci tekanan keamanan & kaca pengamatan. |
3. Konfigurasi ventilasi & aliran udara
| Sistem |
Motor & Kinerja |
| Pengumpulan Asupan |
Penggemar:4x Centrifugal Inlet Ganda (Rotor Eksternal)
Daya:2 kelompok (total 4 kipas); 7,5 kW per motor
Volume udara:40,000 m3/jam
Kontrol aliran:Pneumatic Damper
|
| Pengumpulan ekstraksi |
Penggemar:2x centrifugal penggerak sabuk
Daya:11 kW per motor
Volume udara:4,000 m3/h (nominal)
Kontrol aliran:Amper manual
|
| Kit Saluran |
Termasuk saluran lurus (4x), 90° siku (1x), 45° siku (1x) per kelompok. |
4. Pemanasan & Pengolahan Termal
| komponen |
Spesifikasi |
| Unit pembakar |
2x Riello RG5S (Diesel Dibakar) |
| Penukar Panas |
Baja tahan karat SUS304 Efisiensi Tinggi |
| Kapasitas Panas |
Max Output: 26.000 kW |
| Kinerja |
Menyemprotkan:Peningkatan suhu 20°C
Panggang:60°C Target (10 ∼15 menit ramp-up)
|
5. Hierarki Filtrasi
| Tahap |
Media Filter |
Standar |
| Asupan (Presefilter) |
Bawang Pocket Primary |
EN 779 / G3 |
| Langit-langit (Denda) |
Full-depth Viscose High-Efficiency Media (Media Viskosa Tinggi Efisiensi Tinggi) |
EN 779 / F5 |
| Lantai (penangkap) |
Fiberglass Paint-Stop Mat |
EN 779 / G3 |
| Eksos (Kimia) |
Granul Karbon Aktif |
Penghapusan VOC/bau |
6. Listrik & Pencahayaan
| Fitur |
Rincian |
| Total beban daya |
56 kW |
| Lampu langit-langit |
20 Perlengkapan (masing-masing 4 tabung) = 80 tabung |
| Lampu dinding samping |
22 Perlengkapan (4 tabung masing-masing) = 88 tabung |
| Intensitas Cahaya |
≥ 1000 Lux |
| Panel kontrol |
Fungsi: Mode Switch (Spray/Bake), Temp Control, Timer, Emergency Stop, Pressure Alarm, Failure Indicator. |

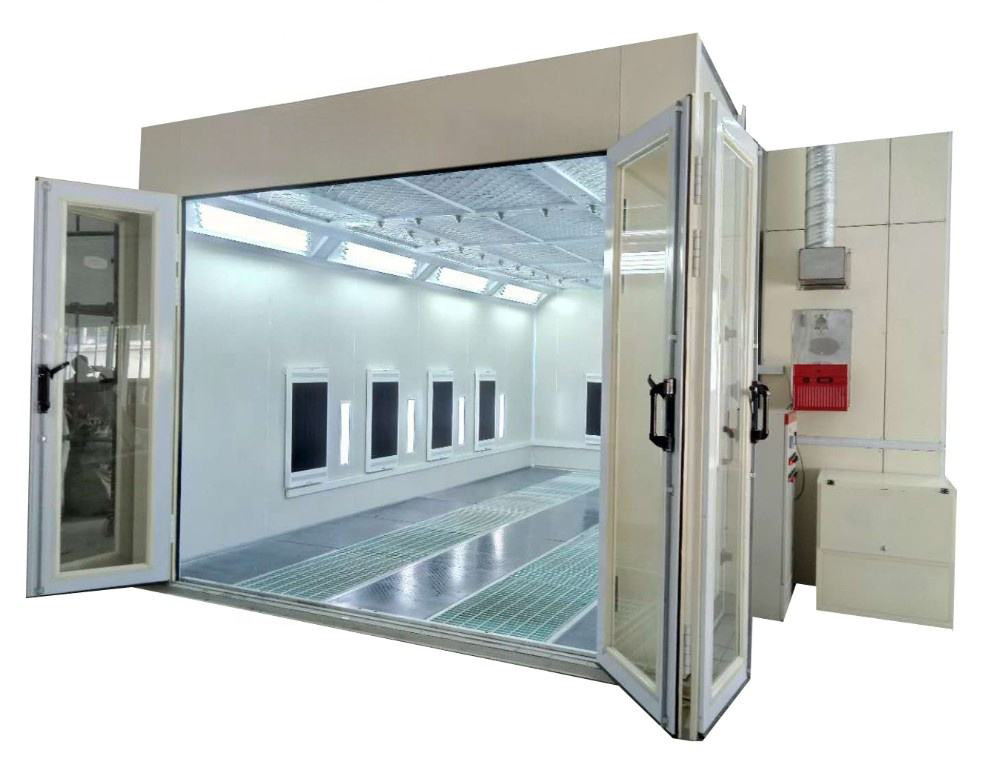

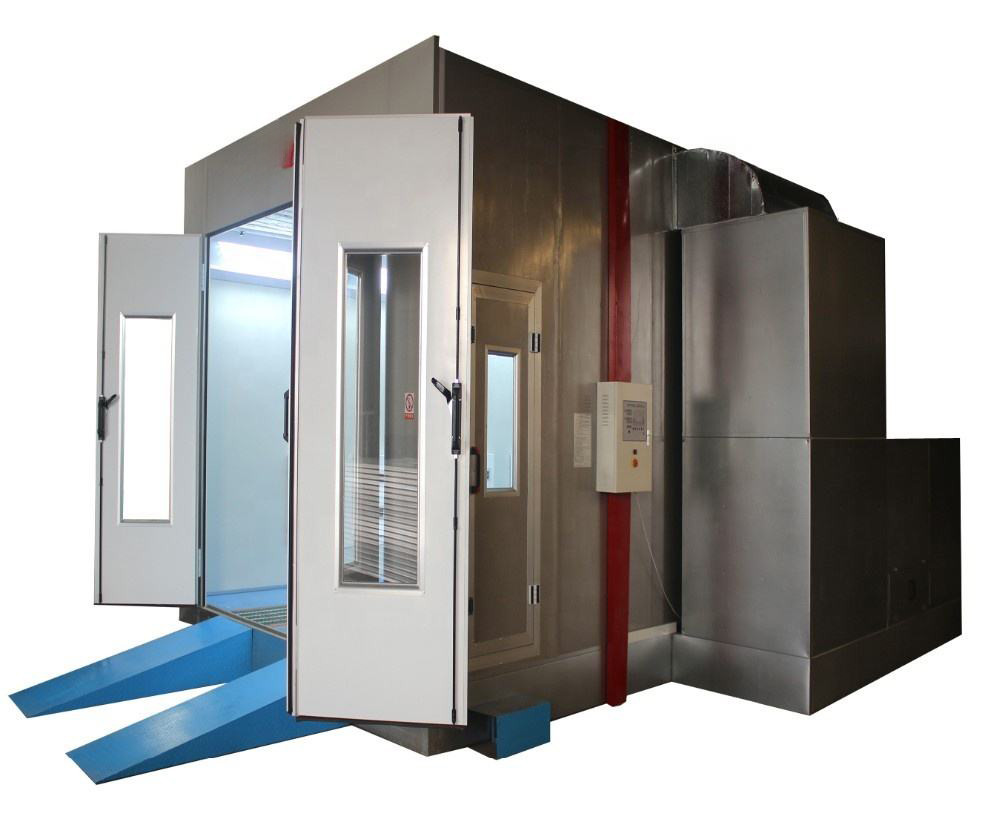

Kabin semprotan mobil berukuran besar dirancang untuk memenuhi berbagai kebutuhan dengan spesifikasi teknis kelas atas
dan fitur yang dapat disesuaikan. Dimensi interior adalah 6900 × 3900 × 2650 mm (L × W × H),
sementara ukuran eksterior 7000 × 5350 × 3400 mm (L × W × H).
fitur galvanis lembaran lentur hoarding, didukung oleh tabung persegi dan grill lantai, memastikan beban keseluruhan
kapasitas 2,4T, diatur sesuai kebutuhan.

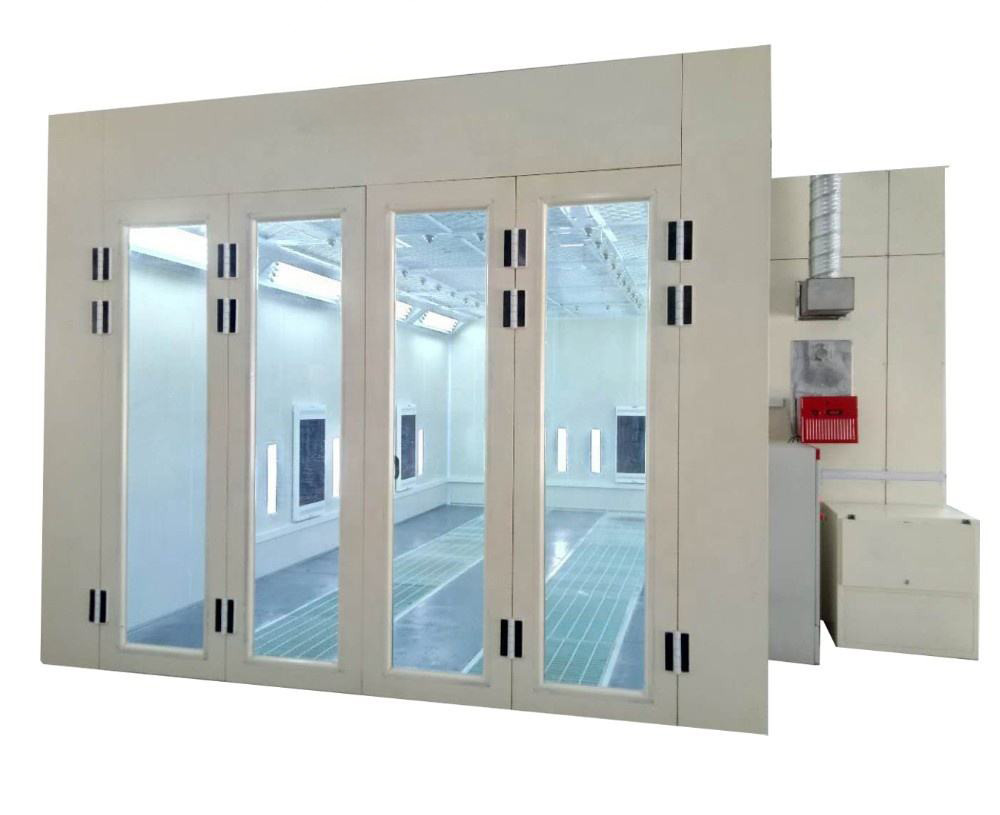

Pintu depan utama, 3000 × 2600 mm (W × H), memiliki tiga lembaran dengan jendela kaca tempered persegi dan pengisi EPS.
Pintu kerja tambahan, ukuran 800 × 2000 mm (W × H), termasuk kunci tekanan dan jendela observasi.
Panel dinding EPS dan atap lembaran galvanis dari stan memberikan isolasi yang kuat, dengan bahan opsional yang tersedia.
Sistem pencahayaan memberikan lebih dari 1000Lux dengan 32 atas dan 16 pinggang lampu LED.
sistem penyaringan yang komprehensif memastikan bahwa
lingkungan kerja yang bersih, sementara sistem kontrol elektronik menawarkan kontrol operasional yang tepat.
kebutuhan adalah 17kW. (bisa disesuaikan)
