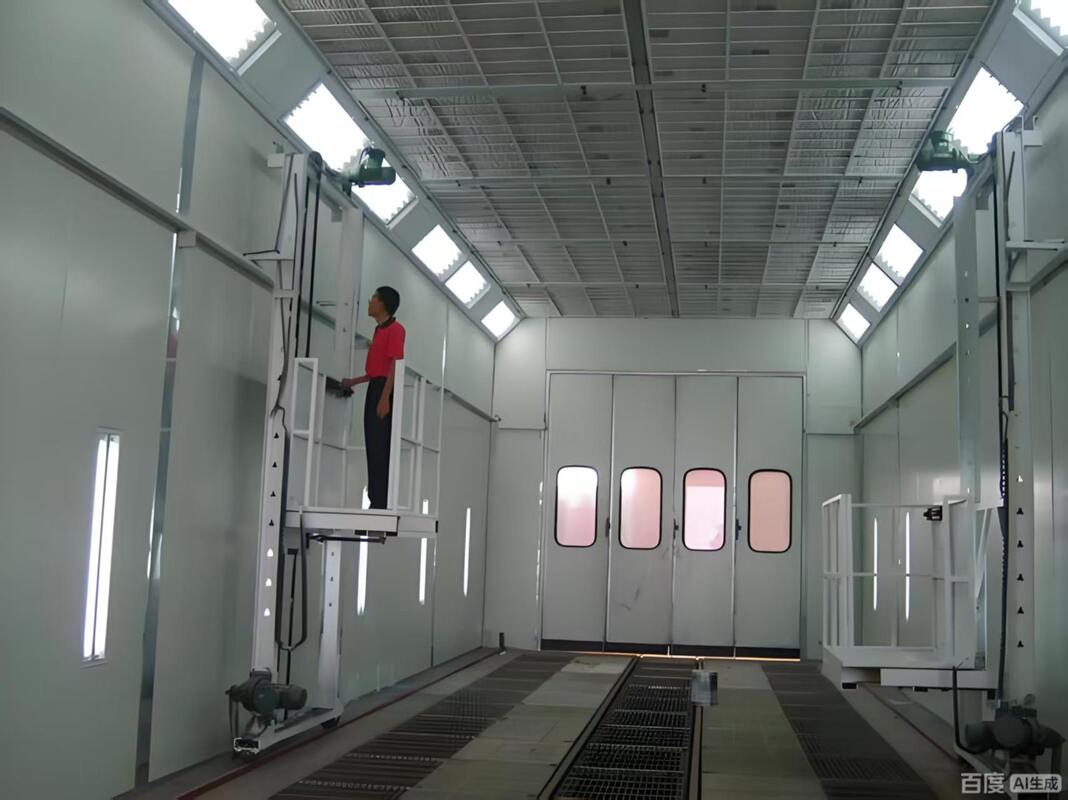

Luxury Spray Booth Auto Car Paint Booth Gedung Kaca Gedung Cat Mobil
Lingkungan Kerja dan Keamanan yang Optimal
Pencahayaan yang sangat baik: Menyediakan pencahayaan ≥1000 Lux melalui kombinasi 80 lampu led tahan led 18W yang dipasang di atas dan 88 lampu led tahan led 18W yang dipasang di pinggang.
Sistem Kontrol Terpadu: Panel kontrol elektronik terpusat mengelola semua fungsi: penyemprotan, pemanasan, panggang, pengeringan timer, pencahayaan, dan darurat berhenti.Pengukur (ammeter), voltmeter, tekanan), dan sistem alarm untuk pengawasan operasional penuh.
Opsi Lantai & Ventilasi: Mempunyai lantai bergerigi dengan besi datar dan kisi baja bengkok (24 buah) dan menawarkan konfigurasi knalpot dinding samping opsional.
Keuntungan:
Kinerja Tinggi: Dirancang untuk pemanasan yang cepat dan seragam dan aliran udara yang kuat dan seimbang.
Kualitas Finishing yang Lebih Baik: Pencahayaan yang sangat baik dan udara yang sangat bersih dan disaring memastikan hasil finishing tingkat atas.
Keamanan Operasional: Dibangun dengan pencahayaan tahan ledakan, sistem filtrasi yang komprehensif, dan pemantauan elektronik penuh.
Ketahanan & Fleksibilitas: Dibangun dengan bahan yang kuat dan menawarkan kustomisasi dalam jenis pemanasan, isolasi, dan konfigurasi knalpot.
Efisiensi: Kontrol otomatis dan sistem kapasitas tinggi meminimalkan waktu proses dan pemborosan energi.
Suplai udara kabin semprot dan sistem knalpot terdiri dari empat bagian 1000 x 1000 x 1000mm
saluran udara lurus, satu bagian 1000 x 1000mm 90° siku, dan satu bagian 1000 x 1000mm 45° siku.
Sistem pipa serbaguna ini memastikan manajemen aliran udara yang efisien dan fleksibel, beradaptasi dengan berbagai kebutuhan operasional.
Desain yang kokoh mendukung ventilasi dan knalpot yang efektif, menjaga lingkungan yang bersih dan terkendali di dalam kabin semprot.
|
Di dalam
dimensi
|
15000 × 5000 × 5000 mm (L × W × H) |
|
luar
dimensi
|
15130 × 6890 × 5600 mm (L × W × H) |
| ruang bawah tanah |
Ada 2 baris 30x4 besi datar + ₹8 grilles lantai baja bengkok (24 buah) di kedua sisi tanah (ekspor dinding samping opsional) |
| pintu depan |
Ukuran pintu: 4000 × 4600mm (W × H), pintu lentur lembaran logam, 4 daun pintu, jendela kaca tempered persegi, pengisi: EPS.dan gerbang dapat dilengkapi dengan penutup gulung listrik) |
| Pintu yang bekerja |
2 set, ukuran pintu kerja: 800×2000mm (W×H), dilengkapi dengan
kunci tekanan dan jendela pengamatan kaca
|
| panel dinding |
Panel dinding EPS, lebar efektif 1150mm, ketebalan total 70mm,
ketebalan pelat baja warna: 0,426mm, putih, tepi baja disegel di kedua sisi; (batu wol, PU opsional)
|
| atap |
Panel dinding EPS, lebar efektif 1150mm, total ketebalan 50mm,
ketebalan pelat baja warna: 0,426mm, putih, tepi baja disegel di kedua sisi; (batu wol, PU opsional)
|
| pencahayaan |
Pencahayaan atas: 20 kelompok × 4 pcs = 80 pcs lampu 18W
Pencahayaan pinggang: 22 kelompok × 4 pcs = 88 pcs tabung lampu 18W, LED
tabung lampu, kotak lampu tahan ledakan
Pencahayaan ≥1000Lux
|
|
Unit Udara
pemasangan
|
Inlet udara dari sisi, knalpot dari belakang, tabung persegi
pengelasan + bingkai tee aluminium, cat putih, kekuatan tinggi mesin buatan 20mm tebal batu wol papan topeng
|
|
Make-up
Unit udara
(2 kelompok)
|
Masing-masing kelompok dilengkapi dengan 2 kipas sentrifugal rotor eksternal double-inlet, daya motor tunggal: 7.5KW; aliran total: 40000m3 / h, kecepatan angin tanpa beban: 0.25m / s; udara suplai pneumatik penyesuaian damper,Siklus mulai peredam pneumatik . |
|
Kelelahan
Unit udara
(2 kelompok)
|
Setiap kelompok dilengkapi dengan 1 kipas sentrifugal double-inlet, pulley drive, daya motor tunggal: 11KW; aliran total: 4000m3 / h, kecepatan angin tanpa beban: 0,25m/s; pembuangan penunda penyesuaian manual. |
|
Pemanasan
Sistem
(2 set)
|
Setiap kelompok dilengkapi dengan Riello RG5S Diesel burner dengan
output panas maksimum 26.000KW; dilengkapi dengan tungku penukar panas 304 stainless steel; cat kenaikan suhu: 20°C (dari 0°C sampai 20°C dalam keadaan penyemprotan); cat panggang:10-15 menit (dari 20° sampai 60oС) kondisi cat. (Pemanasan gas alam, pemanasan listrik
pemanas tabung, dan pemanas lampu baking inframerah dapat dipilih)
|
|
penyaringan
sistem
|
1Pupuk filter utama pasokan udara: EN 779 tingkat: G3
2 penyaringan efisiensi rendah: viscose tiga dimensi kedalaman penuh; tingkat EN799: F5,
3 Filtrasi selimut kapas tahan cat serat kaca: EN 779 Tingkat: G3;
4Filtrasi partikel karbon aktif: menyerap benzena dan xylene dalam gas buang
|
| Sistem kontrol elektronik |
Cat semprotan, cat semprotan pemanasan, cat panggang, pengaturan waktu pengeringan, saklar pencahayaan, lampu indikator kesalahan, pengontrol suhu, saklar daya, saklar berhenti darurat, timer,pembatas suhu , ammeter, voltmeter, alat ukur tekanan, alarm tekanan |
|
Saluran pipa
sistem
|
Setiap kelompok pasokan udara dan knalpot dilengkapi dengan 4 bagian 10 00 x 10 00 x 1000 mm saluran udara lurus, 1 bagian 10 00 x 10 00 mm 90° siku, dan 1 bagian 10 00 x 10 00 mm 45° siku; |
| total daya |
56KW. |
Kabin semprotan mobil berukuran besar dirancang untuk memenuhi berbagai kebutuhan dengan spesifikasi teknis terbaik
dan fitur yang dapat disesuaikan. dimensi interior adalah 6900 × 3900 × 2650 mm (L × W × H),
sementara ukuran eksterior 7000 × 5350 × 3400 mm (L × W × H). (Bisa disesuaikan) ruang bawah tanah yang kokoh
fitur galvanis lembaran lentur hoarding, didukung oleh tabung persegi dan grill lantai, memastikan beban keseluruhan
kapasitas 2,4T, diatur sesuai kebutuhan.
Pintu depan utama, 3000 × 2600 mm (W × H), memiliki tiga lembaran dengan jendela kaca tempered persegi dan pengisi EPS.
Pintu kerja tambahan, ukuran 800 × 2000 mm (W × H), termasuk kunci tekanan dan jendela pengamatan.
Panel dinding EPS dan atap lembaran galvanis stan memberikan isolasi yang kuat, dengan bahan opsional yang tersedia.
Sistem pencahayaan memberikan lebih dari 1000Lux dengan 32 atas dan 16 pinggang lampu LED.
sistem penyaringan yang komprehensif memastikan bahwa
lingkungan kerja yang bersih, sementara sistem kontrol elektronik menawarkan kontrol operasional yang tepat.
Kebutuhan adalah 17kW. (bisa disesuaikan)
