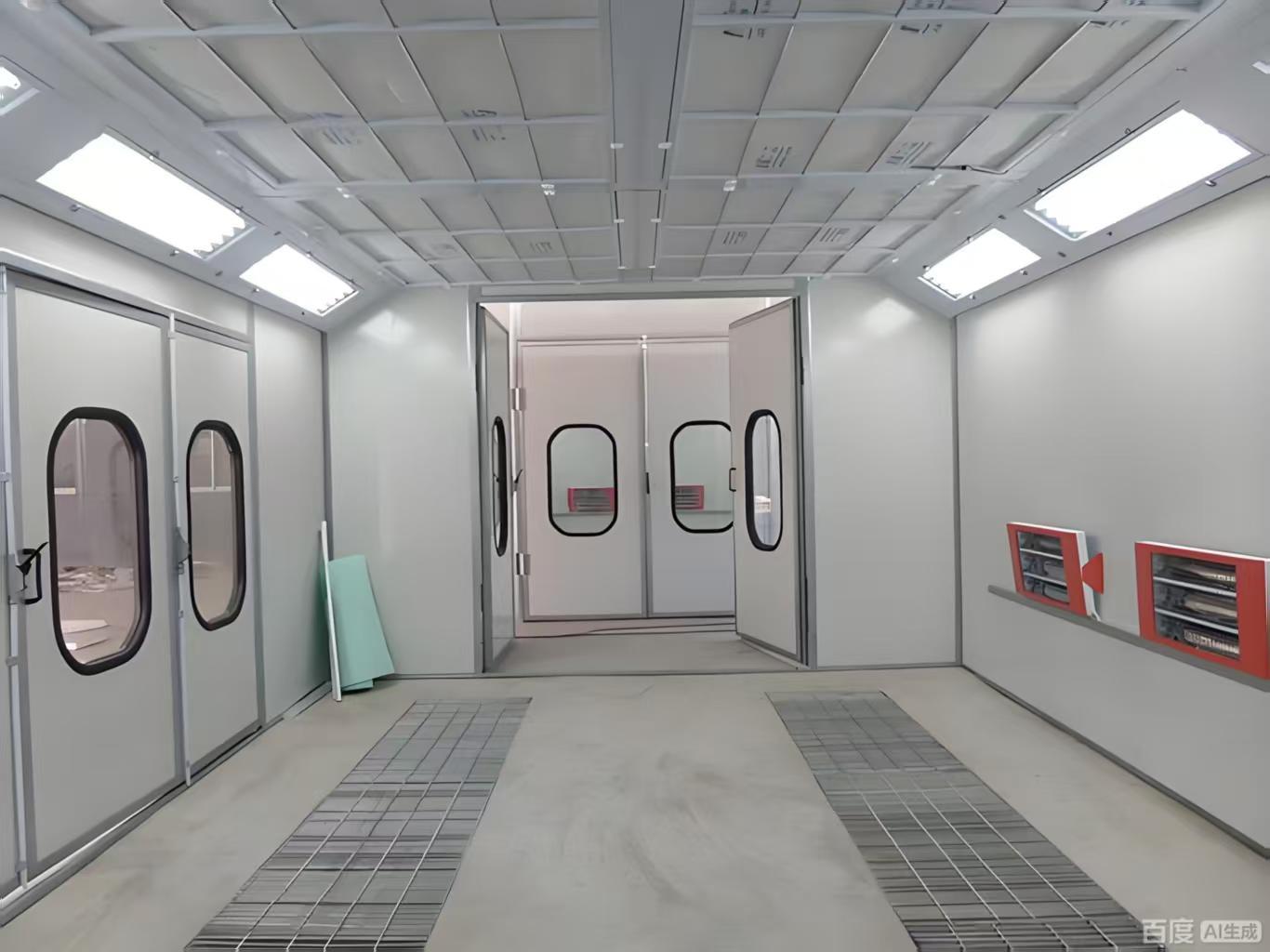

Boks semprot Otomotif Diesel Standar Truk Bus Untuk Pengecatan Mobil
Keunggulan:
Manajemen Termal yang Cepat dan Andal
Sistem Pemanasan Berkapasitas Tinggi: Dua unit pemanas independen, masing-masing dengan pembakar diesel Riello RG5S (output maks 260.000 KW) dan penukar panas baja tahan karat 304, memungkinkan peningkatan suhu yang cepat: dari 0°C hingga 20°C untuk penyemprotan dan dari 20°C hingga 60°C untuk pemanggangan dalam waktu 10–15 menit.
Pilihan Bahan Bakar yang Fleksibel: Mendukung pemanasan diesel, gas alam, listrik, atau inframerah—memberikan kemampuan beradaptasi dengan ketersediaan energi dan pertimbangan biaya setempat.
Distribusi Panas yang Seragam: Rekirkulasi udara yang direkayasa dan aliran udara bervolume tinggi memastikan suhu yang konsisten di seluruh ruang kerja, sangat penting untuk mencapai pengawetan lapisan yang merata dan kualitas akhir yang optimal.
Spesifikasi Teknis
Boks semprot skala besar dan berfitur lengkap ini dirancang untuk aplikasi pengecatan, pemanggangan, dan penyelesaian industri profesional bervolume tinggi. Konstruksi yang kuat dan sistem canggihnya memastikan lingkungan yang terkendali, aman, dan efisien.
1. Desain & Dimensi Struktural
Area Kerja yang Luas: Menawarkan ruang kerja internal yang luas berukuran 15.000 mm (P) × 5.000 mm (L) × 5.000 mm (T).
Konstruksi yang Kokoh: Dibangun dengan panel sandwich EPS setebal 70mm dan panel atap EPS setebal 50mm (dengan opsi wol batu atau PU tersedia), dilapisi dengan baja warna putih 0,426mm dan tepi baja yang disegel.
Aksesibilitas: Menampilkan pintu akses utama 4 daun besar (4.000 x 4.600mm) dan dua pintu kerja standar (800 x 2.000mm) dengan jendela pengamatan dan kunci tekanan.
2. Sistem Aliran Udara & Ventilasi Canggih
Penanganan Udara Berkapasitas Tinggi: Dilengkapi dengan dua Unit Udara Make-Up independen dan dua Unit Udara Buang untuk kontrol lingkungan yang presisi.
Pasokan Udara: Total aliran 40.000 m³/jam melalui kipas sentrifugal rotor eksternal (motor 2x 7,5KW per unit).
Pembuangan Udara: Total aliran 4.000 m³/jam melalui kipas sentrifugal yang digerakkan oleh sabuk (motor 2x 11KW).
Ducting Serbaguna: Sistem ini mencakup beberapa saluran lurus 1000x1000mm, siku 90°, dan 45°, memungkinkan tata letak pipa yang fleksibel dan efisien untuk manajemen aliran udara yang optimal.
3. Filtrasi Komprehensif & Kontrol Lingkungan
Filtrasi Multi-Tahap: Sistem filtrasi empat tahap memastikan udara masuk yang bersih dan pembuangan yang aman:
Filter Primer (G3)
Filter Sub-Efisiensi Tinggi (F5)
Filter Penahan Cat (G3)
Filter Karbon Aktif untuk menyerap VOC (benzena, xilena).
Sistem Pemanasan yang Kuat: Dua sistem independen, masing-masing dengan pembakar diesel Riello RG5S (output maks 260.000 KW) dan penukar panas baja tahan karat. Mampu menaikkan suhu bilik dari 0°C hingga 20°C untuk penyemprotan dan hingga 60°C untuk pemanggangan dalam waktu 10-15 menit. (Opsi gas alam/listrik/IR tersedia).
Lingkungan Kerja & Keselamatan yang Optimal
Pencahayaan yang Sangat Baik: Menyediakan pencahayaan ≥1000 Lux melalui kombinasi 80 lampu LED tahan ledakan 18W yang dipasang di atas dan 88 lampu LED setinggi pinggang.
Sistem Kontrol Terintegrasi: Panel kontrol elektronik terpusat mengelola semua fungsi: penyemprotan, pemanasan, pemanggangan, pengatur waktu pengeringan, pencahayaan, dan penghentian darurat. Ini termasuk pengontrol suhu, pengukur (amperemeter, voltmeter, tekanan), dan sistem alarm untuk pengawasan operasional penuh.
Opsi Lantai & Ventilasi: Menampilkan lantai berjeruji dengan jeruji besi datar dan baja terpilin (24 buah) dan menawarkan konfigurasi pembuangan dinding samping opsional.
|
Di dalam
dimensi
|
15000 × 5000 × 5000 mm (P × L × T) |
|
luar
dimensi
|
15130 × 6890 × 5600 mm (P×L×T) |
| Ruang Bawah Tanah |
Ada 2 baris besi datar 30x4 + jeruji lantai baja terpilin ⌀8 (24 buah) di kedua sisi tanah (pembuangan dinding samping opsional) |
| pintu depan |
Ukuran pintu: 4000 × 4600mm (L×T), pintu tekuk lembaran logam, 4 daun pintu, jendela kaca tempered persegi, pengisian: EPS. (Pengisian dapat disesuaikan, dan gerbang dapat dilengkapi dengan rana bergulir listrik) |
| pintu kerja |
2 set, ukuran pintu kerja: 800×2000mm (L×T), dilengkapi dengan
kunci tekanan dan jendela pengamatan kaca
|
| panel dinding |
Panel dinding EPS, lebar efektif 1150mm, total ketebalan 70mm,
ketebalan pelat baja warna: 0,426mm, putih, tepi baja disegel di kedua sisi; ( Wol batu, PU opsional )
|
| atap |
Panel dinding EPS, lebar efektif 1150mm, total ketebalan 50mm,
ketebalan pelat baja warna: 0,426mm, putih, tepi baja disegel di kedua sisi; ( Wol batu, PU opsional )
|
| pencahayaan |
Pencahayaan atas: 20 grup × 4 buah = 80 buah lampu 18W
Pencahayaan pinggang: 22 grup × 4 buah = 88 buah tabung lampu 18W, LED
tabung lampu, kotak lampu tahan ledakan
Pencahayaan ≥1000Lux
|
|
Unit Udara
pemasangan
|
Saluran masuk udara dari samping, buang dari belakang, tabung persegi
pengelasan + rangka tee aluminium, cat putih, masker papan wol batu tebal 20mm buatan mesin berkekuatan tinggi
|
|
Make-Up
Unit udara
(2 grup)
|
Setiap grup dilengkapi dengan 2 kipas sentrifugal saluran ganda rotor eksternal, daya motor tunggal: 7,5KW; total aliran: 40000m3 /jam, kecepatan angin tanpa beban: 0,25m/s; peredam penyesuaian pneumatik suplai udara, peredam pneumatik start siklus. |
|
Buang
Unit udara
(2 grup)
|
Setiap grup dilengkapi dengan 1 kipas sentrifugal saluran ganda, penggerak katrol, daya motor tunggal: 11KW; total aliran: 4000m3 /jam, kecepatan angin tanpa beban: 0,25m/s; peredam penyesuaian manual buang. |
|
Pemanasan
Sistem
(2 set)
|
Setiap grup dilengkapi dengan pembakar Diesel Riello RG5S dengan
output panas maksimum 26.000KW; dilengkapi dengan tungku penukar panas baja tahan karat 304; pengecatan kenaikan suhu: 20°C (dari 0°C hingga 20°C dalam keadaan penyemprotan); cat pemanggangan: 10-15 menit (dari 20° hingga 60ºС) kondisi cat. (Pemanasan gas alam, pemanasan listrik
pemanasan tabung, dan pemanasan lampu pemanggangan inframerah dapat dipilih)
|
|
penyaringan
Setiap grup suplai dan buang udara dilengkapi dengan 4 bagian saluran udara lurus 10 00 x 10 00 x 1000mm, 1 bagian siku 10 00 x 10 00mm 90°, dan 1 bagian siku 10 00 x 10 00mm 45°;
|
1Kapas primer filter suplai udara: EN 779 level: G3
2 filtrasi sub-efisiensi tinggi: viskositas tiga dimensi penuh; EN799 level: F5,
3 Filtrasi selimut katun tahan cat serat kaca: EN 779 Level: G3;
4. Filtrasi partikel karbon aktif: menyerap benzena dan xilena dalam gas buang
|
| Sistem kontrol elektronik |
Pengecatan semprot, pengecatan semprot pemanas, cat pemanggangan, pengaturan waktu pengeringan, sakelar pencahayaan, lampu indikator kesalahan, pengontrol suhu, sakelar daya, sakelar penghentian darurat, pengatur waktu, pembatas suhu, ammeter, voltmeter, pengukur tekanan, alarm tekanan |
|
Sistem
Setiap grup suplai dan buang udara dilengkapi dengan 4 bagian saluran udara lurus 10 00 x 10 00 x 1000mm, 1 bagian siku 10 00 x 10 00mm 90°, dan 1 bagian siku 10 00 x 10 00mm 45°;
|
total daya |
| 56KW |
Boks semprot mobil berukuran besar dirancang untuk memenuhi berbagai kebutuhan dengan spesifikasi teknis terbaik |
dan fitur yang dapat disesuaikan. Dimensi interiornya adalah 6900 × 3900 × 2650 mm (P × L × T), (BISA DISESUAIKAN)
sedangkan bagian luarnya berukuran 7000 × 5350 × 3400 mm (P × L × T). (BISA DISESUAIKAN) Ruang bawah tanah yang kokoh
menampilkan penimbunan tekuk lembaran galvanis, didukung oleh tabung persegi dan jeruji lantai, memastikan daya dukung keseluruhan
kapasitas 2.4T, dapat disesuaikan sesuai kebutuhan.
Pintu depan utama, 3000 × 2600mm (L×T), memiliki tiga daun dengan jendela kaca tempered persegi dan pengisian EPS.
Pintu kerja tambahan, berukuran 800×2000mm (L×T), mencakup kunci tekanan dan jendela pengamatan.
Panel dinding EPS dan atap lembaran galvanis bilik memberikan isolasi yang kuat, dengan bahan opsional yang tersedia.
Sistem pencahayaan menghasilkan lebih dari 1000Lux dengan 32 lampu LED atas dan 16 lampu LED pinggang. Unit udara secara efisien mengelola
asupan dan pembuangan, dibantu oleh pembakar Riello RG5S untuk pemanasan yang optimal. Sistem filtrasi yang komprehensif memastikan
lingkungan kerja yang bersih, sementara sistem kontrol elektronik menawarkan kontrol operasional yang presisi. Total daya
persyaratan berdiri di 17kW.(BISA DISESUAIKAN)
