12 m Kabel Serat Bot Cat Booth

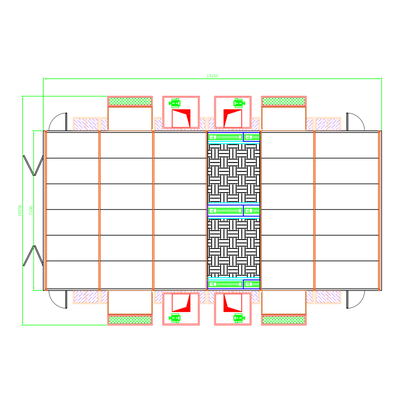

KT-PQ-III-PLUS adalah semprotan dan bak kabin dibangun untuk 12 meter serat karbon kapal lambung, dek dan komponen.lingkungan bebas debu untuk primer poliuretan dua komponen, lapisan atas dan pelapis bening, dan kemudian memanggang akhir pada 60 ° C. Dengan amplop kerja internal 15.000 × 7.000 × 4.000 mm, ia menangani lambung 12 m dengan ruang untuk operator di kedua sisi.

Spesifikasi utama

Mengapa perahu komposit perlu sebuah kabin dibangun untuk mereka

Sebuah lambung serat karbon tidak dicat untuk menyembunyikannya. Pada kebanyakan kapal modern serat adalah finishing, atau lapisan bening yang mengkilap di atasnya.

·Kualitas permukaan adalah produk. debu, serat bulu atau overspray pendaratan pada pelapis bening basah tidak dapat dipoles keluar tanpa kehilangan kilau.30 m/s arus turun menjaga udara bersih di seluruh amplop.

·Bagian kerja panjang, tidak tinggi. lambung 12 m pada pijakan adalah 2 m tinggi tetapi membutuhkan 15 m panjang bebas.Side-down-draft dengan raised side plenums memberikan kecepatan yang diperlukan tanpa menggali lubang lantai .

·suhu panggang memiliki langit-langit sistem resin prepreg memiliki suhu transisi kaca panggang di atas itu akan mendistorsi lambungEmpat zona independen memungkinkan Anda memanggang bagian kecil tanpa memanaskan seluruh kabin, dan setiap setpoint tetap disesuaikan.

·Polyurethane dua komponen sensitif terhadap kelembaban, pengerasnya bereaksi dengan air dan melepaskan CO2, yang muncul sebagai kemerahan dan lubang pin.Dehumidification masalah sebanyak pendinginan.

·Operator harus mencapai sisi lambung dan suar busur. 2 troli 3D pneumatik di rel dinding samping menempatkan orang tepat di mana geometri yang paling sulit, tanpa tangga di dalam kabin.

Aliran udara dan penanganan udara

Empat lemari pasokan dan empat lemari knalpot melayani kabin, satu set per zona.4 kW masing-masing) dan setiap lemari knalpot kipas tunggal double-inlet (BTAE-560HSetiap motor berjalan pada drive frekuensi variabel ABB sendiri, sehingga volume udara dapat dipotong untuk pekerjaan di tangan daripada berjalan rata sepanjang hari.

Sebuah pemadam modulasi listrik Belimo beralih kabin antara semprot dan panggang. dalam modus semprot kabin berjalan pada 100% udara segar, seperti yang harus. dalam modus panggang itu beredar kembali hingga 70% dari udara,yang membuat pemanas listrik praktis pada ukuran ini: pemanas hanya perlu mengangkat udara sirkulasi kembali beberapa derajat terakhir daripada memanaskan 112.000 m3/h udara segar dari lingkungan setiap menit.

Pemanasan

Pemanasan sepenuhnya listrik ∙ tanpa gas, tanpa diesel. masing-masing dari empat unit membawa 21 tabung elemen baja tahan karat 3 kW, memberikan 66 kW per zona dan 264 kW dipasang.PLC hanya menyalakan zona yang Anda pilih, sehingga satu komponen dapat dipanggang tanpa membawa seluruh kabin ke suhu. dari 20 ° C kabin mencapai 60 ° C dalam 10 sampai 15 menit dan memegang di sana selama 30 sampai 45 menit lapisan membutuhkan.

Filtrasi dan kontrol VOC

Udara masuk melewati pre-filter kantong G4 dan kemudian F5 media langit-langit perekat penuh.yang kedua di dasar lemari knalpot dan kemudian tempat tidur sarang madu dari batu bata karbon aktif (100 × 100 × 100 mm, nilai yodium ≥ 650) yang menyerap benzena dan xylene sebelum udara meninggalkan bangunan.

Pencahayaan

188 tabung LED T8 18 W berada di kotak lampu IP65: tiga baris langit-langit (108 tabung) dan dua baris dinding samping (80 tabung) pada kedua dinding panjang.500 lux dengan indeks rendering warna 90 atau lebih baik pada 5Baris samping adalah apa yang membuat sisi bagian bawah lambung dan busur suar terlihat daerah yang lampu langit-langit saja selalu meninggalkan dalam bayangan.

Kontrol dan keselamatan

PLC dengan layar sentuh menjalankan program semprotan, flash-off dan panggang yang telah ditetapkan sebelumnya, semuanya dapat diatur.Seluruh sistem diikat ke bumi equipotential tunggal tidak lebih dari 4 ΩMotor dan lampu yang tahan ledakan dipasang di seluruh zona berbahaya.dengan detektor asap dan panas Ex.

Artikel fakultatif

FAQ

 Seruan untuk Bertindak

Dapatkan Harga Terbaik

Kirimkan kami ukuran benda kerja, berat, spesifikasi pelapis dan luas lantai yang tersedia. tim insinyur kami akan mengukur stan dan kembali dengan proposal yang dikonfigurasi.
