Custom Top-Open Spray Paint Booth untuk Transformers CoatTech

MOQ:	1
harga:	USD8000-USD12000/SET
Kemasan Standar:	Dengan film dan karton biasa
Periode Pengiriman:	15 hari setelah setoran
Metode Pembayaran:	T/T
Kapasitas Pasokan:	30set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

CoatTech

Sertifikasi

Nomor model

Bilik Cat Semprot Terbuka Atas untuk Transformer

Catu Daya::

380V/50Hz/3ph atau opsi lainnya

Menggunakan Energi::

Diesel, gas, uap, listrik atau opsi lainnya

Pintu Utama::

Gaya lipat atau gaya bergulir listrik

Aplikasi::

Bus/truk atau produk logam lainnya

Sumber Energi::

Air, listrik, gas

Lapisan:

10-50um

Tingkat Kebisingan:

≤80db

Bahan:

Penggunaan:

Pengecatan Otomotif, Pengecatan Furnitur, Pengecatan Industri

Sistem pemanas:

Pembakar Merek Riello

Menyoroti:

kotak cat semprotan terbuka atas khusus

Transformers semprot kabin dengan garansi

Kotak cat semprotan CoatTech

Deskripsi Produk

Custom Top-Open Paint Booth for Heavy Transformers: Sebuah Kisah Sukses di Arab Saudi

PengantarDi CoatTech, kami mengkhususkan diri dalam memecahkan tantangan pelapis industri yang kompleks.untuk merancang dan memproduksi kabin cat skala besar khususProyek ini membutuhkan pendekatan yang unik untuk mengakomodasi ukuran besar transformator industri dan kendala fasilitas khusus klien.

Tantangan: Mengatasi Pekerjaan BeratLapisan transformator industri merupakan tantangan logistik karena ukuran dan beratnya yang sangat besar.manuver workpieces ini ke dalam standar sisi-entry booth cat sangat tidak efisien dan kadang-kadang tidak mungkinKlien sangat bergantung pada sistem derek udara yang ada untuk memindahkan trafo mereka.Mereka membutuhkan lingkungan melukis berkinerja tinggi yang tidak akan menghambat operasi derek mereka atau memerlukan perbaikan keseluruhan alur kerja fasilitas mereka.

Solusi CoatTech: Desain Teratas Terbuka yang TepatUntuk memenuhi persyaratan yang menuntut ini, tim insinyur kami mengembangkanKantor Cat TerbukaKonfigurasi inovatif ini memungkinkan transformator berat untuk aman dan tepat diturunkan langsung ke ruang kerja menggunakan customer's existing overhead cranes.

Setelah benda kerja dipasang, mekanisme atap khusus ditutup dengan aman, menciptakan lingkungan yang terisolasi dan terkendali yang memenuhi standar tertinggi untuk melukis industri dan ventilasi.

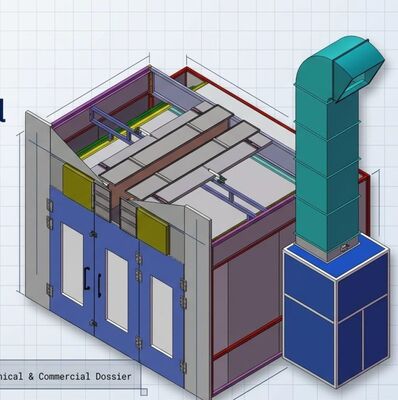

Custom Top-Open Spray Paint Booth untuk Transformers CoatTech 0

Sorotan Utama Proyek

1.Integrasi Crane yang mulus: Desain loading atap benar-benar menghilangkan kebutuhan untuk manuver tingkat lantai yang kompleks, secara drastis mengurangi waktu pemuatan dan pemuatan.

2Kapasitas Berskala Besar: Dirancang dengan dimensi interior yang luas yang dirancang khusus untuk menampung trafo industri berukuran besar.

3.Manajemen Aliran Udara yang Lebih Baik: Kabin memastikan penangkapan overspray dan knalpot yang optimal, menjamin akhir yang sempurna sambil menjaga lingkungan yang aman dan bersih bagi operator.

4Optimalisasi Fasilitas: Dengan beradaptasi dengan peralatan angkat udara yang ada,Solusi ini memaksimalkan ruang lantai operasional klien tanpa memerlukan modifikasi struktural yang mahal untuk bangunan mereka.

Custom Top-Open Spray Paint Booth untuk Transformers CoatTech 1

Spesifikasi teknis:

Spesifikasi Teknis untuk Transformer Spray Booth Top-Open
Model: Custom Top-Open Spray Booth (Disesuaikan untuk operasi Jib Crane)
Komponen / Parameter	Spesifikasi Rinci
Dimensi Internal	4400 × 3700 × 3500 mm (L × W × H)
Dimensi Luar	4520 × 5300 × 4500 mm (L × W × H)
Lubang Ekshaust Berkurangan	Desain lubang pusat. Dimensi: 4000 × 3000 mm, kedalaman: 800 mm. Didukung oleh bingkai tabung persegi. Ditutup dengan kisi-kisi besi datar 30 × 4 mm. Kapasitas beban: 500 KG / m2.
Pintu masuk/keluar utama	Desain drive-through (depan dan belakang). Pembukaan pintu: 3000 × 3200 mm (W × H). Pintu tipe lipat dengan bingkai tabung persegi dan pelapis baja warna. Isolasi inti PU.Fitur jendela pengamatan kaca tempered persegi dan kunci tekanan mekanis pada panel pusatBisa digunakan sebagai pintu akses personil.
Panel dinding	Dibungkus dengan kekuatan tinggi wol batu panel isolasi. lebar efektif: 1150 mm, total ketebalan: 50 mm. kulit dalam dan luar adalah 0,426 mm pelat baja warna putih dengan inti wol batu.
Panel atap / atas	Dibungkus dengan kekuatan tinggi wol batu panel isolasi. lebar efektif: 1150 mm, total ketebalan: 50 mm. kulit dalam dan luar adalah 0,426 mm pelat baja warna putih dengan inti wol batu.
Sistem pencahayaan	Pencahayaan atas: 2 baris (4 set × 4 tabung = 16 pcs tabung 18W).

	Pencahayaan sisi: 2 baris (4 set × 4 tabung = 16 pcs tabung 18W).

	Menggunakan tabung T8 LED khusus untuk kabin semprot yang ditempatkan di IP65 tahan ledakan Lampu total: ≥ 1000 LUX.
Ruang Plenum	Dimensi: 4400 × 3700 × 500 mm (L × W × H). Didukung oleh kurung tabung persegi. Fitur filter frame bubuk di bagian bawah dan jaringan pendukung di atas.
Desain Pembukaan Atas	Atap memiliki slot akses sepanjang 500 mm lebar yang dirancang untuk rantai jib crane/lift passage. pemadam pneumatik di kedua sisi (biasanya terbuka, menutup secara otomatis ketika mulai melukis untuk memastikan penyegelan dan tekanan negatif).

(Untuk Jib Crane)
Unit Kabinet	Struktur tabung persegi yang dilas, konfigurasi yang dipasang di samping.
Unit Supply Air	Dilengkapi dengan 1 set kipas sentrifugal double-inlet (disetir sabuk). Motor tahan ledakan Kekuatan: 5.5 KW. Model kipas: TAE-500H. Total volume udara: 20.000 m3/h (sekitar 11.770 CFM).
Unit Udara Eksos	Dilengkapi dengan 1 set kipas sentrifugal double-inlet (disetir sabuk). Motor tahan ledakan Kekuatan: 7,5 KW. Model kipas: TAE-450H. Total volume udara: 20.000 m3/h (sekitar 11.770 CFM).
Sistem Filtrasi	1. Filter udara pasokan utama: EN 779 Kelas G3.

	2. Filter langit-langit efisiensi rendah: Lapisan perekat 3D dalam kedalaman penuh; EN 779 Kelas F5.

	3. Cat Stop Filter Serat Kaca: Dipasang pada kedua lubang lantai dan bagian bawah lemari knalpot. sisi masuk udara hijau, sisi keluar udara putih; EN 779 Kelas G3.

	4. Filter Karbon Aktif: Karbon aktif granular khusus untuk menyerap VOC (benzen, xylene, dll.) untuk nol emisi asap eksternal.
Sistem Kontrol Listrik	Panel kontrol dengan relay konvensional dan tombol penekan. Termasuk: saklar lukisan / pencahayaan, indikator kesalahan & alarm, saklar daya utama, tombol berhenti darurat, dan alat ukur tekanan (Manometer).
Sistem Saluran	Termasuk 3 bagian saluran knalpot 700 × 700 × 1000 mm, 1 bagian siku 90 °, dan 1 bagian siku 45 °.
Total Kapasitas Daya	14 KW
Dokumen Termasuk	Manual perawatan, diagram kabel listrik, sertifikat kesesuaian, daftar kemasan, dan gambar tata letak 3D.
Catatan & Jaminan	1. Jaminan peralatan adalah 1 tahun. Penyedia menyediakan layanan gratis untuk masalah kualitas selama periode ini. Layanan berbayar tersedia setelah masa garansi berakhir.

	2Bahan habis pakai (tabung lampu, filter) dan kerusakan yang disebabkan oleh manusia tidak termasuk dalam garansi.

Custom Top-Open Spray Paint Booth untuk Transformers CoatTech 2

Hubungi Kami Hari IniSiap untuk mengoptimalkan proses pelapis peralatan berat Anda?

KontakTim, Manajer Pemasaran & Penjualan Luar Negeri, untuk mendiskusikan kebutuhan booth semprot khusus Anda dan mengamankan konsultasi teknis.

Custom Top-Open Spray Paint Booth untuk Transformers CoatTech 3
