Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech

MOQ:	1
harga:	USD8000-USD12000/SET
Kemasan Standar:	Dengan film dan karton biasa
Periode Pengiriman:	15 hari setelah setoran
Metode Pembayaran:	T/T
Kapasitas Pasokan:	30set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

CoatTech

Sertifikasi

Nomor model

Bilik Cat Semprot Terbuka Atas untuk Transformer

Catu Daya::

380V/50Hz/3ph atau opsi lainnya

Menggunakan Energi::

Diesel, gas, uap, listrik atau opsi lainnya

Pintu Utama::

Gaya lipat atau gaya bergulir listrik

Aplikasi::

Bus/truk atau produk logam lainnya

Sumber Energi::

Air, listrik, gas

Lapisan:

10-50um

Tingkat Kebisingan:

≤80db

Bahan:

Penggunaan:

Pengecatan Otomotif, Pengecatan Furnitur, Pengecatan Industri

Sistem pemanas:

Pembakar Merek Riello

Deskripsi Produk

Bilik Cat Industri Superbake (Model: KT-PQ-III-PLUS) | Tugas Berat & Tahan Ledakan

Deskripsi Meta: Direkayasa untuk kendaraan komersial tugas berat dan komponen industri besar. CoatTech Superbake Paint Booth dilengkapi pencahayaan tahan ledakan IP65, HVAC canggih, dan opsi pemanasan ganda. Dapatkan solusi turnkey hari ini.

Ikhtisar Produk

CoatTech Superbake Industrial Paint Booth (Model: KT-PQ-III-PLUS) adalah solusi penyelesaian permukaan premium berskala besar yang dirancang untuk aplikasi industri berkapasitas tinggi. Dengan dimensi internal yang luas 8000 × 5000 × 4500 mm, bilik ini dibuat khusus untuk mengakomodasi kendaraan komersial tugas berat, komponen ruang angkasa besar, dan mesin industri berukuran besar.

Dirancang untuk memenuhi standar keselamatan dan lingkungan yang ketat di pasar global (termasuk Timur Tengah dan Eropa), KT-PQ-III-PLUS mengintegrasikan pencahayaan tahan ledakan IP65, sistem filtrasi 4 tahap efisiensi tinggi, dan unit HVAC yang dapat disesuaikan. Apakah Anda memerlukan pembakar diesel Riello berkinerja tinggi atau sistem pemanas listrik yang kuat, bilik ini memberikan waktu pengeringan yang cepat dan hasil akhir yang sempurna.

Fitur & Keunggulan Inti

Keamanan Maksimum (Desain Tahan Ledakan): Dilengkapi dengan kotak lampu LED tahan ledakan IP65 khusus dan gasket penyegel dua lapis, memastikan kepatuhan di lingkungan industri berisiko tinggi.

Penyembuhan Termal Cepat: Mencapai suhu pemanggangan (20℃ hingga 60℃) hanya dalam 10-15 menit. Pilih antara Pembakar Diesel Riello G20 yang terdepan di industri (dengan penukar panas baja tahan karat 200KW 304) atau sistem Pemanas Listrik Baja Tahan Karat 72KW.

Manajemen Aliran Udara Cerdas: Didukung oleh kipas masuk sentrifugal rotor eksternal ganda 7,5KW dan kipas buang 11KW, menghasilkan aliran udara sebesar 40.000 m³/jam. Dilengkapi peredam elektrik Belimo yang presisi untuk transisi mulus antara mode penyemprotan dan pemanggangan.

Integritas Struktural Tugas Berat: Dibangun dengan panel dinding berinsulasi EPS berkekuatan tinggi 70mm dan kusen pintu depan yang diperkuat (4400 × 4400 mm) yang mampu menangani penggunaan industri berat yang berkelanjutan.

Filtrasi 4 Tahap Ramah Lingkungan: Menggabungkan filter berperingkat EN 779 G3/F5 dan Filter Granular Karbon Aktif untuk menyerap VOC, benzena, dan xilena secara efektif, memastikan pembuangan bersih dan lingkungan pernapasan yang aman bagi operator.

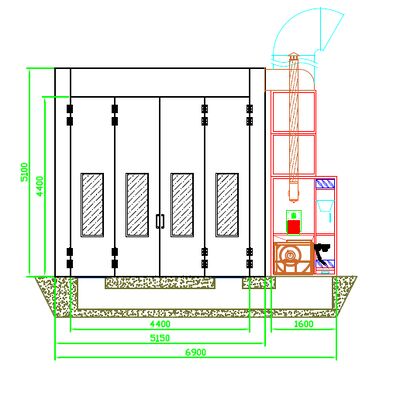

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 0

Spesifikasi Teknis

Parameter / Komponen	Detail Spesifikasi
Ukuran Dalam	8000 × 5000 × 4500 mm (P × L × T)
Ukuran Luar	8135 × 6900 × 5100 mm (P × L × T)
Lubang Sipil / Lantai	Diperlukan 2 lubang di tengah bilik. Ukuran: 760 × 6900 mm, Kedalaman: 800 mm. Ditutupi dengan kisi-kisi baja pipih 30x4, kapasitas beban: 500 kg/m².
Pintu Utama	4400 × 4400 mm (L × T); Pintu lentur lembaran logam dengan rangka tabung persegi, diisi dengan bahan inti EPS. Dilengkapi dengan jendela observasi kaca tempered. Kekuatan struktural tinggi, mudah dibuka dan ditutup.
Pintu Personil / Pelayanan	800 × 2000 mm (L × T); 1 unit terletak di kanan depan. Dilengkapi dengan kunci pelepas tekanan otomatis dan jendela observasi kaca tempered.
Panel Dinding	Panel dinding EPS berinsulasi berkekuatan tinggi. Lebar efektif: 1150 mm, Ketebalan total: 70 mm. Lembaran baja warna putih setebal 0,426 mm di kedua sisi dengan inti EPS.
Panel Atap	Panel atap EPS berinsulasi berkekuatan tinggi. Lebar efektif: 1150 mm, Ketebalan total: 50 mm. Lembaran baja warna putih setebal 0,426 mm di kedua sisi dengan inti EPS.
Sistem Pencahayaan	Pencahayaan Atas (2 baris): 10 set × 4 pcs = 40 pcs tabung 22W. Penerangan Samping (2 baris): 10 set × 4 pcs = 40 pcs tabung 22W. Tabung LED T8 khusus untuk bilik cat. Kotak lampu tahan ledakan IP65. Penerangan ≥ 1000 LUX.
Pleno (Ruang Tekanan Statis)	8000 × 5000 × 600 mm (P × L × T); Braket penyangga tabung persegi. Bagian bawah dilengkapi bingkai filter lembaran logam berlapis bubuk dan jaring pendukung filter atas.
Satuan Kabinet	Kabinet las tabung persegi, diposisikan di sisi kanan.
Kabinet Udara Masuk (Ventilasi)	2 unit kipas sentrifugal saluran masuk ganda rotor eksternal. Daya per motor: 7,5 KW. Model kipas: YDW-5.6M. Total aliran udara: 40.000 m³/jam. Kecepatan udara tanpa beban: 0,25 m/s. Dilengkapi dengan peredam elektrik Belimo untuk udara masuk dan peredam pneumatik untuk sirkulasi.
Kabinet Udara Buang	1 unit kipas sentrifugal saluran masuk ganda, digerakkan oleh sabuk. Tenaga motor: 11 KW. Model kipas: TAE-710H. Total aliran udara: 40.000 m³/jam. Dilengkapi dengan peredam knalpot manual/elektrik yang dapat disesuaikan.
Sistem Pemanas: Opsi 1 (Diesel)	Pembakar Diesel Riello G20. Penukar panas 200 KW baja tahan karat 304. Penyemprotan tanpa pemanasan. Memanggang: Panaskan dari 20℃ hingga 60℃ dalam 10-15 menit.
Sistem Pemanas: Opsi 2 (Listrik)	Tabung Pemanas Listrik Stainless Steel. 304 tabung baja tahan karat (3 KW per tabung, total 24 tabung, daya total 72 KW). Penyemprotan tanpa pemanasan. Memanggang: Panaskan dari 20℃ hingga 60℃ dalam 10-15 menit.
Sistem Filtrasi	1. Pra-filter Intake: EN 779 Kelas G3. 2. Filter Plafon (Efisiensi Sub-tinggi): Perekat 3D kedalaman penuh, EN 779 Kelas F5. 3. Filter Penghenti Cat Fiberglass: Lapisan pertama pada lubang, lapisan kedua pada bagian bawah kabinet pembuangan. Hijau di sisi arah angin, putih di sisi bawah angin (EN 779 Kelas G3). 4. Filter Granular Karbon Aktif: Menyerap benzena dan xilena dari gas buang.
Sistem Pengendalian	Panel Kontrol: Relai standar dan tombol kontrol. Fungsi: Penyemprotan, memanggang, pengaturan waktu memanggang, sakelar lampu, alarm kesalahan, daya, sakelar berhenti darurat, pengukur tekanan. (Catatan: Kotak kontrol tidak tahan ledakan; Penerangan menggunakan kabel tahan ledakan, saluran fleksibel tahan ledakan, dan kotak kontrol tahan ledakan).
Sistem Saluran	Termasuk 4 saluran pembuangan lurus (1000 × 1000 × 1000 mm), satu siku 90°, dan satu siku 45°.
Pipa Udara Terkompresi	1 set pipa udara tekan stainless steel DN20, dilengkapi dengan satu konektor cepat di sisi kiri dan kanan.
Persyaratan Daya Total	33 KW (Jika menggunakan Pemanas Diesel) / 80 KW (Jika menggunakan Pemanas Listrik).
Termasuk Dokumen	Manual perawatan, diagram sirkuit, sertifikat kesesuaian, daftar pengepakan, dan gambar peralatan 3D.
Garansi & Keterangan	1. Garansi 2 Tahun. Pemasok memberikan layanan gratis untuk masalah kualitas peralatan selama garansi. 2. Bahan habis pakai (tabung penerangan, filter) dan kerusakan yang disebabkan oleh manusia tidak ditanggung.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 1

Jejak yang luas dan kapasitas muatan yang tinggi dari KT-PQ-III-PLUS menjadikannya solusi penyemprotan dan pemanggangan yang sempurna untuk:

Transportasi Komersial: Bus, truk tugas berat, dan trailer.

Mesin Konstruksi & Rekayasa: Ekskavator, derek, dan traktor.

Manufaktur Industri: Suku cadang baja struktural besar, komponen turbin angin, dan peralatan minyak & gas.

Proyek EPC: Instalasi fasilitas turnkey untuk pusat manufaktur di luar negeri.

Butuh Solusi Khusus?

Setiap fasilitas industri adalah unik. Tim teknik kami dapat menyesuaikan dimensi, voltase (misalnya, 380V/50Hz/3Phase), agar sesuai dengan iklim lokal dan kebutuhan spesifik proyek Anda.
