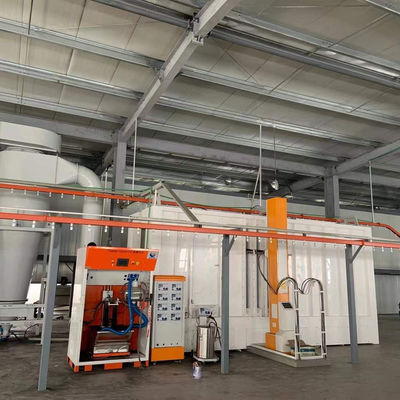

Otomatis Spray Booth & Sistem Oven Curing Solusi Lukisan Lengkap

Di bawah ini menggambarkan ruang semprot otomatis terintegrasi kami dan sistem oven pengeras solusi cat lengkap dirancang untuk produksi bebas debu dengan hasil tinggi.Sistem dibagi menjadi tiga zona fungsional inti, masing-masing bekerja secara harmonis untuk memberikan hasil pelapis yang sempurna.

Sistem Penyediaan Udara Terpusat (Pembentukan Udara Bersih)

Lingkungan lukisan yang murni dimulai dengan udara bersih, unit pasokan udara kami mengkondisikan udara masuk melalui proses filtrasi progresif 5 tahap, memastikan Kelas 100,Standar kamar bersih di kabin semprot.

Kabin Semprot Otomatis (Aplikasi Cat & Penangkapan Kabut)

Ini adalah jantung dari garis lukisan Anda. untuk menangkap overspray secara efisien.melindungi kesehatan operator dan produk akhir.

Fitur-fitur Utama dari Kabin Semprot:

1.Air Supply Ceiling / Plenum: Mengirim udara disaring merata di seluruh zona semprot, menciptakan aliran udara turun yang konsisten yang membawa overspray jauh dari benda kerja.

2.Tirai air depan dan samping: Air yang terus mengalir menciptakan "tirai" yang menangkap dan mencuci overspray cat, mencegahnya menempel pada dinding kabin atau deposit kembali pada bagian.

3.Pistol Semprot Otomatis: Dipasang pada mesin 3/5/6-sumbu kita reciprocating atau robot semprot, senjata ini memberikan lapisan yang tepat, konsisten dengan limbah minimal.

4Mekanisme rotasi: Memungkinkan perlengkapan untuk berputar atau indeks selama melukis, memastikan cakupan 360 derajat pada bagian yang kompleks.

5Tangki Pengumpulan Limbah / Tangki Limbah: Mengumpulkan lumpur cat dari tirai air, membuat pembuangan limbah bersih dan mudah.

6.Exhaust Hood: Mengantarkan udara yang sarat dengan pelarut langsung ke sistem pengolahan VOC (adsorber karbon aktif).

Integrasi oven pengeringan & leveling / pendinginan (pengeringan & pengeringan)

Setelah dicat, bagian-bagian masuk ke oven pengeringan untuk pengeringan akhir.

Sorotan Sistem Oven:

1Saluran Udara Pemanasan Terpusat: Udara panas dihasilkan oleh pemanas listrik atau pembakar dan didistribusikan secara merata melalui saluran pusat.

2Saluran Udara Kembali Bagian Bawah: Memastikan sirkulasi udara panas yang efisien di dalam oven, mempertahankan seragam suhu ± 5 °C untuk menghilangkan bintik-bintik yang kurang atau terlalu keras.

3.Oven Curing Body: Dibangun dengan panel isolasi wol batu dengan kepadatan tinggi untuk meminimalkan kehilangan panas dan mengurangi biaya operasi.

4.Thermal Break / Air Curtain: Dipasang di pintu masuk dan keluar oven untuk mencegah panas keluar dan udara panas mengalir ke zona penyeimbang / pendingin yang berdekatan.

5Bagian leveling dan pendinginan: Terletak sebelum oven (leveling) dan setelah oven (pendinginan).zona pendingin menggunakan udara sekitar untuk menurunkan bagian ke suhu penanganan.

Mengapa Memilih Desain Terintegrasi Ini?

Siap Membangun Sistem Khusus Anda?

Setiap jalur produksi adalah unik. kami merancang dan memproduksi setiap sistem berdasarkan ukuran bagian spesifik Anda, target output, dan persyaratan pelapis.

Hubungi kami untuk konsultasi gratis dan pengujian sampel di lokakarya pilot seluas 2.000 m2.
