Custom 60 Min Fire-Rated Rock Wool Panel Paint Booth. CoatTech Pintar Peralatan

MOQ:	1
harga:	USD6000-USD12000/SET
Kemasan Standar:	Dengan film dan karton biasa
Periode Pengiriman:	15 hari setelah setoran
Metode Pembayaran:	T/T
Kapasitas Pasokan:	30set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

CoatTech

Sertifikasi

Nomor model

Solusi Bengkel

Pintu Utama::

Gaya lipat atau gaya bergulir listrik

Lapisan:

10-50um

Penggunaan:

Pengecatan Otomotif, Pengecatan Furnitur, Pengecatan Industri

Menggunakan Energi::

Diesel, gas, uap, listrik atau opsi lainnya

Tingkat Kebisingan:

≤80db

Catu Daya::

380V/50Hz/3ph atau opsi lainnya

Bahan:

Sumber Energi::

Air, listrik, gas

Aplikasi::

Bus/truk atau produk logam lainnya

Sistem pemanas:

Pembakar Merek Riello

Menyoroti:

Panel wol batu tahan api selama 60 menit

kotak penyemprotan cat khusus

panel kabin semprot tahan api

Deskripsi Produk

Sistem panel wol batu yang tahan api 60 menit. CoatTech Intelligent Equipment.

Dirancang untuk pabrik terbatas ruang (opsi lebar 5,60m & 6,20m).CoatTech menyediakan sistem panel wol batu tahan api berdurasi 60 menit yang disertifikasi CNAS dengan dukungan pemasangan dan persiyapan di lokasi selama 12-15 hari.

datang klien juga menyebutnya sebagai sistem pelapis industri kustom, 60 menit panel api dinilai, panel roti lapis wol batu, tata letak kabin semprotan kompak, di tempat layanan komisi

Gambaran umum

Ketika mengintegrasikan jalur pelapis baru atau memisahkan ruang semprot industri, produsen sering menghadapi dua hambatan penting:

jejak pabrik yang sempitdanperaturan keamanan kebakaran lokal yang ketat.

Sistem partisi wol batu modular khusus CoatTech dirancang khusus untuk memecahkan kedua masalah secara bersamaan.Dengan menggabungkan tata letak spasial dengan presisi milimeter dengan ketahanan api bersertifikat 60 menit, kami memastikan peralatan Anda cocok dengan sempurna, lulus audit keamanan lokal dengan mulus, dan beroperasi dapat diandalkan.

Sorotan Utama

1.60-Minutes Fire Resistance Rating:Diuji dan disertifikasi secara resmi berdasarkan standar GB/T 9978 (diakui CNAS / CMA / ILAC-MRA).

2.Layout spasial yang disesuaikan:Pilihan pra-rekayasa yang dirancang khusus untuk lebar situs dibatasi pada5.60m (Opsi 1)atau6.20m (Opsi 2).

3.High-Density Insulation:Dibangun dengan panel baja berwarna 50mm sisi ganda diisi dengan inti wol batu yang tidak mudah terbakar 100 kg / m3.

4.Turnkey On-site penyebaran:1 insinyur lapangan berpengalaman dikirim ke fasilitas Anda untuk12-15 haridari pemasangan struktural, integrasi, dan persiyapan.

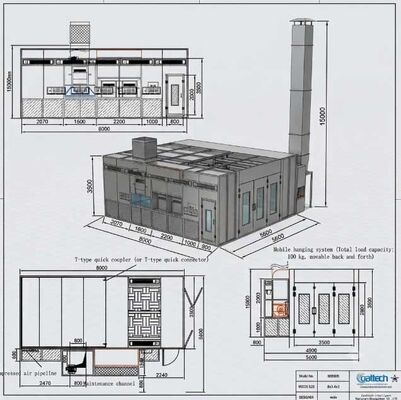

Opsi Layout Ruang Dual: Opsi 1 vs Opsi 2

Custom 60 Min Fire-Rated Rock Wool Panel Paint Booth. CoatTech Pintar Peralatan

Tata letak peralatan standar sering gagal jika ruang sangat terbatas.

CoatTech menyediakan dua konfigurasi struktur yang dioptimalkan berdasarkan batasan batas pabrik yang tepat:

Opsi 1: Direkomendasikan untuk lebar situs dengan batas 5,60 m

1Fokus:Efisiensi ruang maksimum di koridor operasional yang sempit.

2. Desain:Ultra-kompak jejak yang mengintegrasikan dinding panel dan saluran tanpa mengorbankan ruang kerja internal atau keamanan clearance.

Item / Parameter Sistem	Spesifikasi Teknis Rinci & Persyaratan Konfigurasi	Catatan / Kepatuhan
1.0 DIMENSI BENAR & ADAPTASI TEMPO
Ukuran Kerja Dalam	8000 × 3400 × 3000 mm (L × W × H)	Ruang benda kerja
Ukuran Umum Di Luar	8110 × 5600 × 3500 mm (L × W × H) (Termasuk lorong pemeliharaan 800 mm)	Cocok dengan batas situs 5,6m
Yayasan & Lantai	Tidak ada lubang, tidak ada ramping yang diperlukan.	100% Lantai Flush
Jembatan pemeliharaan	Termasuk 800mm khusus pemeliharaan lorong untuk kipas & saluran servis.	Tata letak terintegrasi
2.0 STRUKTUR KABIN & Panel yang bisa terbakar
Panel dinding	Panel sandwich wol batu bertenaga tinggi 50 mm; Lebar efektif 1150 mm; Plat baja berwarna putih 0,6 mm sisi ganda; Densitas inti: 120 kg/m3; Peringkat Kebakaran: Kelas A1.	Kelas A1 Berkualitas Api
Panel atap	Panel sandwich wol batu bertenaga tinggi 50 mm; Lebar efektif 1150 mm; Plat baja berwarna putih 0,6 mm sisi ganda; Densitas inti: 120 kg/m3; Peringkat Kebakaran: Kelas A1.	Kelas A1 Berkualitas Api
Pintu akses utama	3000 × 2800 mm (W × H); Pintu melengkung lembaran logam empat lipat dengan bingkai tabung persegi, inti isolasi PU, jendela pengamatan kaca tempered, engsel tugas berat.	Operasi yang mudah dan lancar
Pintu staf	1 unit yang terletak di sisi depan kiri, Ukuran: 800 × 2000 mm (W × H); Dilengkapi dengan kunci keamanan tekanan-relief otomatis dan jendela kaca tempered.	Keluar darurat
3.0 VENTILASI & sistem aliran udara
Kapasitas aliran udara	30,000 m3/h total aliran udara (Supply & Exhaust balanced).	Kapasitas tinggi
Plenum Eksos Sisi	Panel knalpot yang dipasang di dinding samping (Tinggi: 1000mm), dibangun dengan tabung persegi 50x50mm, dilapisi dengan panel wol batu dan filter serat kaca internal.	Desain Side-Downdraft
Lemari kipas masuk	2 unit YDW-5.0A kipas sentrifugal rotor eksternal double-inlet; Daya motor: 5,5 kW per unit (Total 11 kW); Dilengkapi dengan pemadam udara modulasi listrik Belimo.	30,000 m3/jam kapasitas
Perhitungan Kecepatan Udara	Kecepatan Udara = Total Aliran Udara / 3600 / Daerah Potongan Silang = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (Kecepatan Udara Tanpa Beban: 0,35 m/s).	Kecepatan aliran udara yang sesuai
Lemari kipas pembuangan	1 unit kipas sentrifugal double-inlet TAE-560H (dikuasai sabuk); Daya motor: 11 kW; Aliran udara total: 30.000 m3/h; Tekanan statis ≥ 700 Pa; Damping manual/listrik.	Tekanan statis tinggi
4.0 FILTRASI & Perlindungan Lingkungan
Filter Pra Tahap 1	Katun pra-filter asupan, rating EN 779 Kelas G3.	Prefiltrasi debu
Filter langit-langit tahap 2	Full-depth 3D sticky sub-high efficiency filter, rating EN 779 Kelas F5.	Penangkapan partikel halus
Penangkal Cat Tahap 3	Fiberglass cat arrestor mat: lapisan pertama pada sisi plenum knalpot, lapisan kedua di bagian bawah lemari knalpot (inlet hijau, outlet putih, EN 779 Kelas G3).	Filtrasi overspray
Adsorpsi VOC Tahap ke-4	Sistem filter karbon aktif granular untuk adsorpsi pelarut organik (benzen, xylene, VOC).	Kepatuhan lingkungan
5.0 LAMPARAN & KONTROL ELEKTRIK
Pencahayaan Langit-langit	2 baris: 10 kelompok × 4 tabung = 40 buah tabung LED T8 22W.	IP65 Buktinya Ledakan
Pencahayaan Sisi	2 baris: 10 kelompok × 2 tabung = 20 buah tabung LED 8W T8.	IP65 Buktinya Ledakan
Tingkat Pencahayaan	Pencahayaan ≥ 1000 LUX dengan kotak lampu tahan ledakan khusus.	Visibilitas tinggi
Kabinet Kontrol	Relay standar dan kabinet kontrol tombol; Fungsi: Kontrol penyemprotan, pencahayaan, alarm kesalahan, daya utama, pemberhentian darurat, pengukur tekanan diferensial.	Kabel tahan ledakan
6.0 Saluran, Udara Tekanan & Alat Bantu
Saluran pembuangan	12 bagian saluran knalpot 800 × 800 × 1000 mm, siku 1 × 90°, siku 1 × 45°.	Termasuk 15m cerobong asap spesifikasi
Jalur Udara Dikompres	Pipa udara terkompresi baja tahan karat DN15; kopling cepat tipe T di kedua sisi kiri dan kanan; Bagian depan dilengkapi dengan set 3 unit AIRTAC FRL (separator minyak-air + regulator).	Termasuk AIRTAC FRL
Total Daya	24 kW (Fans 22 kW + Pencahayaan ~ 2 kW).	380V/50Hz/3Fase
Dokumentasi & Layanan	Termasuk manual operasi, diagram kabel, sertifikat kesesuaian, daftar kemasan	Paket dukungan penuh

Opsi 2: Direkomendasikan untuk lebar situs dengan batas 6,20 m

1Fokus:Meningkatkan ergonomis operator dan akses perawatan.

2. Desain:Memanfaatkan ruang kosong lateral tambahan untuk menyediakan koridor walk-through yang lebih luas, menyederhanakan pemeliharaan rutin, penggantian filter, dan penanganan bahan.

Item / Parameter Sistem	Spesifikasi Teknis Rinci & Persyaratan Konfigurasi	Catatan / Kepatuhan
1.0 DIMENSI BENAR & ADAPTASI TEMPO
Ukuran Kerja Dalam	8000 × 4000 × 3000 mm (L × W × H)	Luas maksimum di dalam
Ukuran Umum Di Luar	8110 × 6200 × 3500 mm (L × W × H) (Termasuk lorong pemeliharaan 800 mm)	Luas situs melebihi 5,6m
Yayasan & Lantai	Tidak ada lubang, tidak ada ramping yang diperlukan.	100% Lantai Flush
Jembatan pemeliharaan	Termasuk 800mm khusus pemeliharaan lorong untuk kipas & saluran servis.	Tata letak eksternal
2.0 STRUKTUR KABIN & Panel yang bisa terbakar
Panel dinding	Panel sandwich wol batu bertenaga tinggi 50 mm; Lebar efektif 1150 mm; Plat baja berwarna putih 0,6 mm sisi ganda; Densitas inti: 120 kg/m3; Peringkat Kebakaran: Kelas A1.	Kelas A1 Berkualitas Api
Panel atap	Panel sandwich wol batu bertenaga tinggi 50 mm; Lebar efektif 1150 mm; Plat baja berwarna putih 0,6 mm sisi ganda; Densitas inti: 120 kg/m3; Peringkat Kebakaran: Kelas A1.	Kelas A1 Berkualitas Api
Pintu akses utama	3000 × 2900 mm (W × H); Pintu melengkung lembaran logam empat lipat dengan bingkai tabung persegi, inti isolasi PU, jendela pengamatan kaca tempered, engsel tugas berat.	Pintu yang lebih tinggi
Pintu staf	1 unit yang terletak di sisi depan kiri, Ukuran: 800 × 2000 mm (W × H); Dilengkapi dengan kunci keamanan tekanan-relief otomatis dan jendela kaca tempered.	Keluar darurat
3.0 VENTILASI & sistem aliran udara
Kapasitas aliran udara	30,000 m3/h total aliran udara (Supply & Exhaust balanced).	Kapasitas tinggi
Plenum Eksos Sisi	Panel knalpot yang dipasang di dinding samping (Tinggi: 1000mm), dibangun dengan tabung persegi 50x50mm, dilapisi dengan panel wol batu dan filter serat kaca internal.	Desain Side-Downdraft
Lemari kipas masuk	2 unit YDW-5.0A kipas sentrifugal rotor eksternal double-inlet; Daya motor: 5,5 kW per unit (Total 11 kW); Dilengkapi dengan pemadam udara modulasi listrik Belimo.	30,000 m3/jam kapasitas
Perhitungan Kecepatan Udara	Kecepatan Udara = Total Aliran Udara / 3600 / Daerah Potongan Silang = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (Perhitungan kecepatan nominal: 0,347 m/s).	Kecepatan aliran udara yang sesuai
Lemari kipas pembuangan	1 unit kipas sentrifugal double-inlet TAE-560H (dikuasai sabuk); Daya motor: 11 kW; Aliran udara total: 30.000 m3/h; Tekanan statis ≥ 700 Pa; Damping manual/listrik.	Tekanan statis tinggi
4.0 FILTRASI & Perlindungan Lingkungan
Filter Pra Tahap 1	Katun pra-filter asupan, rating EN 779 Kelas G3.	Prefiltrasi debu
Filter langit-langit tahap 2	Full-depth 3D sticky sub-high efficiency filter, rating EN 779 Kelas F5.	Penangkapan partikel halus
Penangkal Cat Tahap 3	Fiberglass cat arrestor mat: lapisan pertama pada sisi plenum knalpot, lapisan kedua di bagian bawah lemari knalpot (inlet hijau, outlet putih, EN 779 Kelas G3).	Filtrasi overspray
Adsorpsi VOC Tahap ke-4	Sistem filter karbon aktif granular untuk adsorpsi pelarut organik (benzen, xylene, VOC).	Kepatuhan lingkungan
5.0 LAMPARAN & KONTROL ELEKTRIK
Pencahayaan Langit-langit	2 baris: 10 kelompok × 4 tabung = 40 buah tabung LED T8 22W.	IP65 Buktinya Ledakan
Pencahayaan Sisi	2 baris: 10 kelompok × 4 tabung = 40 buah tabung LED 8W T8.	IP65 tahan ledakan (ditingkatkan)
Tingkat Pencahayaan	Pencahayaan ≥ 1000 LUX dengan kotak lampu tahan ledakan khusus.	Visibilitas tinggi
Kabinet Kontrol	Relay standar dan kabinet kontrol tombol; Fungsi: Kontrol penyemprotan, pencahayaan, alarm kesalahan, daya utama, pemberhentian darurat, pengukur tekanan diferensial.	Kabel tahan ledakan
6.0 Saluran, Udara Tekanan & Alat Bantu
Saluran pembuangan	12 bagian saluran knalpot 800 × 800 × 1000 mm, siku 1 × 90°, siku 1 × 45°.	Termasuk 15m cerobong asap spesifikasi
Jalur Udara Dikompres	Pipa udara terkompresi baja tahan karat DN15; kopling cepat tipe T di kedua sisi kiri dan kanan; Bagian depan dilengkapi dengan set 3 unit AIRTAC FRL (separator minyak-air + regulator).	Termasuk AIRTAC FRL
Total Daya	24 kW (Fans 22 kW + Pencahayaan ~ 2 kW).	380V/50Hz/3Fase
Dokumentasi & Layanan	Termasuk manual operasi, diagram kabel, sertifikat kesesuaian, daftar kemasan	Paket dukungan penuh

Custom 60 Min Fire-Rated Rock Wool Panel Paint Booth. CoatTech Pintar Peralatan

Sertifikat Keamanan Kebakaran & Jaminan Mutu

Keamanan dan kepatuhan peraturan tidak dapat dinegosiasikan. Sistem panel CoatTech menjalani pengujian tungku yang ketat oleh pusat pengujian nasional yang terakreditasi (SCFRI / NFTC).

1.Teruji Integritas & Isolasi:Mempertahankan stabilitas struktural dan penahanan termal selama lebih dari60 menitdi bawah paparan api yang intens.

2Pengakuan Internasional:Laporan inspeksi Inggris kami menunjukkanCNAS,CMA, danILAC-MRAtanda akreditasi, membuat mereka langsung dapat diterima untuk izin departemen pemadam kebakaran lokal di seluruh Eropa, Timur Tengah, Amerika, dan Asia Pasifik.

Layanan Lapangan Kunci Utama: Dari Lantai Pabrik ke Operasi Lengkap

Kami tidak hanya mengirimkan perangkat keras, kami menjamin kesiapan operasional setiap paket sistem termasuk file teknis yang komprehensif dan bantuan khusus di tempat:

1.Dossier Teknik Lengkap:Akses langsung ke gambar 3D rinci, skema listrik, rincian harga, dan laporan inspeksi resmi.

2Dukungan instalasi di lokasi:Kami mengirim1 insinyur lapangan seniorke situs Anda untuk12-15 hari.

3.Pengoperasian Sistem & Pelatihan:Teknisi kami melakukan pemeriksaan keselarasan lengkap, uji aliran udara / pemanasan, verifikasi keselamatan, dan pelatihan langsung untuk tim operasional lokal Anda.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah panel sandwich wol batu 50 mm cukup untuk tahan api 1 jam?
A: Ya. Panel dinding 50mm CoatTech® menggunakan wol batuan dengan kepadatan tinggi (100 kg/m3) yang diikat dengan perekat suhu tinggi dan lapisan lapisan serat silikat.Ini telah secara resmi disertifikasi berdasarkan standar GB / T 9978 untuk menjaga integritas struktural dan penebat panas selama 60 menit penuh.

T: Bagaimana saya memilih antara Opsi 1 (5.60m) dan Opsi 2 (6.20m)?

A: Jika lebar situs kosong yang tersedia terbatas pada 5,60 meter atau kurang, pilih Opsi 1.Pilih Opsi 2 untuk memanfaatkan jalur akses pemeliharaan dan operator yang lebih luas.

T: Apa yang termasuk dalam layanan instalasi di lokasi selama 12-15 hari?

A: CoatTech menyediakan 1 teknisi khusus di tempat untuk memandu perakitan panel struktural, verifikasi segel, saluran/komponen keselarasan, awal sistem power-up, pengujian operasional,dan pelatihan keselamatan untuk personel pemeliharaan Anda.

Siap Mengoptimalkan Fasilitas Anda?

Dapatkan spesifikasi yang tepat, gambar 3D, dan laporan tes bersertifikat untuk tinjauan teknik Anda.

Teknik Ahli. Kotak Lapisan & Semprot Industri yang Disesuaikan
