Jalur Pelapisan Bubuk Komponen AC Siap Pakai | Sistem Pra-perlakuan & Pengeringan Perendaman Lengkap

MOQ:	1
Harga:	USD8000-USD1200/SET
Kemasan Standar:	Dengan film dan karton biasa
Periode Pengiriman:	15 hari setelah setoran
Metode Pembayaran:	T/T
Kapasitas Pasokan:	30set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

CoatTech

Sertifikasi

Nomor model

Bilik Semprot Trailer

Pintu Utama::

Gaya lipat atau gaya bergulir listrik

Lapisan:

10-50um

Menggunakan Energi::

Diesel, gas, uap, listrik atau opsi lainnya

Tingkat Kebisingan:

≤80db

Catu Daya::

380V/50Hz/3ph atau opsi lainnya

Bahan:

Sumber Energi::

Air, listrik, gas

Aplikasi::

Bus/truk atau produk logam lainnya

Sistem pemanas:

Pembakar Merek Riello

Menyoroti:

jalur pelapisan AC siap pakai

sistem pra-perlakuan perendaman lengkap

sistem pengeringan pelapisan bubuk

Deskripsi Produk

Hai Semuanya, kita akan memecah proyek ini menjadi 4 sub proyek di sini

Proyek Lini Produksi Pra-perlakuan & Pelapisan Bubuk Imersi Komponen AC Lengkap

Referensi Dokumen: CTI-EXP-2026-ACPC

Tanggal: 27 Agustus 2026

Pemberitahuan kepada Klien Global: Proposal ini merinci spesifikasi teknis lengkap, alur kerja proses, arsitektur sistem, pedoman keselamatan, dan cakupan pasokan standar untuk pabrik pelapisan bubuk industri otomatis/semi-otomatis yang dirancang untuk selungkup dan komponen logam AC.

Jalur Pelapisan Bubuk Komponen AC Siap Pakai | Sistem Pra-perlakuan & Pengeringan Perendaman Lengkap

Proyek 1

Ketika kami merancang lini pelapisan bubuk tipe batch khusus ini untuk selungkup AC, masalah utama kami bukan hanya mencapai tanda pengeringan 200°C—tetapi mencari cara untuk menghentikan seretan air antar tangki silan 4 tahap dan oven pengering kelembaban. Jika Anda pernah berurusan dengan karat kilat pada rangka baja berat (hingga 300kg dengan gantungan ganda),

Anda tahu spesifikasi katalog standar tidak cukup. Kami akhirnya menggabungkan loop monorel atas dengan kereta angkut darat sehingga pekerja tidak perlu membungkuk untuk memindahkan panel sepanjang 3,8 meter.

Di bawah ini adalah rincian rekayasa yang tepat dari pengaturan yang kami bangun dan kirimkan dalam kontainer 40HQ standar—tanpa basa-basi, hanya parameter teknis mentah dan spesifikasi fabrikasi nyata

1. Tinjauan Proyek & Kondisi Desain Dasar

1.1 Parameter Operasi Dasar

Parameter	Spesifikasi
Bahan Benda Kerja	Logam lembaran bebas karat, rangka baja, selungkup AC
Metode Pelapisan	Penyemprotan bubuk elektrostatik manual (pistol digital pintar)
Dimensi Benda Kerja Terintegrasi Maks.	P3800 mm × L450 mm × T2600 mm (Dikonfirmasi Pelanggan)
Berat Muatan Maks.	≤ 300 kg (termasuk gantungan, suspensi titik ganda)
Tingkat Siklus Produksi Desain	30 menit per batch / pemuatan tungku
Mode Transportasi Konveyor	Jalur suspensi monorel atas + Sistem transfer kereta rel darat
Luas Jejak Tata Letak Pabrik Keseluruhan	Sebagaimana ditunjukkan dalam gambar tata letak induk (sekitar P8,5m × L4,6m × T3,5m untuk area pra-perlakuan)

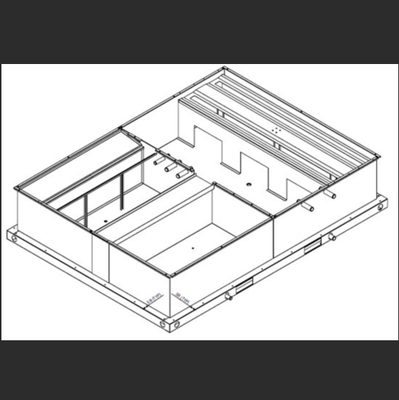

Cakupan Peralatan Pabrik	Sistem Pra-perlakuan Imersi 4 Tahap (1 set), Oven Pengering Air (1 set), Oven Pengering Bubuk (1 set), Bilik Penyemprotan & Sistem Pemulihan Sekunder (1 set), Jalur Konveyor (1 set), Kontrol Listrik Terintegrasi (2 set)

1.2 Persyaratan Utilitas & Lingkungan

Parameter	Spesifikasi
Pasokan Jaringan Listrik	380V / 220V, 3-Fasa 5-Kabel / 1-Fasa, 50Hz (Rentang Fluktuasi Tegangan: ±10%)
Total Kapasitas Daya Terpasang	218 kW (Sistem Pemanasan: 192 kW, Sistem Penyemprotan: 15 kW, Kipas Sirkulasi: 11 kW)
Tekanan Pasokan Udara Bertekanan	≥ 0,7 MPa
Kriteria Kualitas Udara Bertekanan	Kadar air maks. yang diizinkan < 1,3 g/m³, Kadar minyak maks. < 0,1 mg/m³
Tingkat Konsumsi Udara Bertekanan	Aliran Puncak: 6,0 m³/menit \| Aliran Berjalan Berkelanjutan: 2,0 m³/menit
Tekanan Pasokan Air Industri	0,15 MPa ~ 0,30 MPa
Tingkat Konsumsi Air	Sekitar 0,1 Ton/jam (Tekanan ≥ 0,25 MPa)

1.3 Standar & Kode Desain Kepatuhan

● GB7691-2003: Kode Keselamatan Pengecatan - Aturan Umum Manajemen Keselamatan

● GB6514-1995: Kode Keselamatan Pengecatan - Keselamatan Proses dan Ventilasi/Pemurnian

● GB7692-1999: Kode Keselamatan Pengecatan - Keselamatan Proses Pra-perlakuan & Ventilasi

● GB12942-2006: Kode Keselamatan Pengecatan - Persyaratan Teknis Keselamatan untuk Ruang Terbatas

● GB935-89: Batas Waktu Paparan Berkelanjutan terhadap Radiasi Termal di Lingkungan Kerja Suhu Tinggi

● GBZ1-2002 & GBZ2-2002: Standar Higienis dan Batas Paparan Kerja untuk Perusahaan Industri

● GB4064-83 & GB50254-1996: Arahan Keselamatan Listrik Umum dan Kode Rekayasa Instalasi untuk Peralatan Tegangan Rendah

● GB14443-1993: Kode Keselamatan Pengecatan - Peraturan Teknis Keselamatan untuk Oven Pengering Pelapis

2. Alur Proses Lengkap & Siklus Operasi

Tahap	Langkah Proses	Metode / Media	Bahan Kimia / Media	Waktu Tunggu	Suhu Operasi.
01	Pemuatan (Unggah)	Derek / Hoist Atas	N/A	Tergantung Batch	Ambient
02	Pra-degreasing & Degreasing	Tangki Imersi Kimia	Agen Degreasing	3 menit	Ambient
03	Pembilasan Air (Tahap 1)	Pencucian Imersi	Air Keran Industri	1 menit	Ambient
04	Pra-perlakuan Silan / Fosfat	Tangki Imersi Kimia	Agen Silan	3 menit	Ambient
05	Pembilasan Air (Tahap 2)	Pencucian Imersi	Air Keran Industri	1 menit	Ambient
06	Oven Pengering Kelembaban	Resirkulasi Udara Panas	Pemanasan Listrik (84 kW)	10 - 20 menit	120°C ~ 160°C
07	Tahap Pendinginan	Pendinginan Udara Alami	Udara Ambient	10 menit	Ambient
08	Penyemprotan Bubuk	Pistol Elektrostatik Manual	Bubuk Termoset	Tergantung Batch	Ambient
09	Oven Pengering Bubuk	Resirkulasi Udara Panas	Pemanasan Listrik (108 kW)	15 - 20 menit	180°C ~ 200°C
10	Pendinginan Produk Akhir	Pendinginan Udara Alami	Udara Ambient	40 menit	Ambient
11	Pembongkaran (Unduh)	Operasi Manual	N/A	Tergantung Batch	Ambient

Hari ini cukup sekian, mari kita lanjutkan besok 28 Agustus
