Jalur Persiapan Permukaan Pra-Penyolderan Otomatis

Untuk Radiator Handuk & Rakitan Pipa Baja

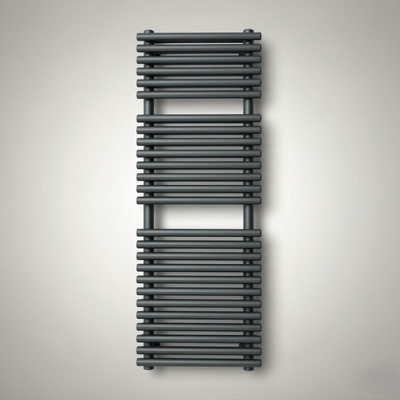

Radiator handuk, model 1200 × 500 mm — produk yang diproses pada jalur ini

1. Tinjauan Produk

Ini adalah jalur persiapan permukaan otomatis lengkap untuk radiator handuk baja, dipasang di hulu tungku penyolderan. Jalur ini menghilangkan minyak, karat, dan kerak pabrik dari elemen baja — kolektor dan tabung — sebelum pasta solder diaplikasikan dan radiator disolder.

Berbeda dengan jalur pelapisan bubuk, sistem ini tidak melakukan pengecatan. Tujuannya adalah untuk menghasilkan permukaan yang bersih secara kimia, benar-benar kering, dan bebas klorida sehingga logam pengisi solder membasahi logam dasar sepenuhnya dan sambungan bebas dari porositas.

Keputusan desain utama — elemen diproses sebelum perakitan

Jalur ini memproses elemen individual (2 kolektor semi-oval + 26 tabung bulat per radiator) daripada radiator yang sudah dirakit. Hal ini memberikan tiga keuntungan:

· Jalur jauh lebih pendek — penampang terowongan ditentukan oleh elemen, bukan oleh rakitan 1200 mm;

· Efisiensi pembersihan lebih tinggi — larutan mencapai setiap permukaan, termasuk bagian dalam profil berongga;

· Waktu tinggal fleksibel — tabung (karat ringan) dan kolektor (karat sedang hingga berat) dapat diberi waktu perawatan yang berbeda pada jalur yang sama.

Konfigurasi jalur tipikal

Jalur pencelupan keranjang pengangkat otomatis. Elemen dimuat datar ke dalam keranjang, dan pengangkat overhead yang dapat diprogram mentransfer setiap keranjang melalui urutan tangki, memberikan setiap keranjang waktu tinggalnya sendiri di setiap tahap.

2. Spesifikasi Teknis

Angka di bawah ini adalah untuk proyek referensi (100 radiator/jam). Setiap nilai direkayasa sesuai pesanan.

3. Urutan Proses

Alur proses: penghilangan lemak → pembilasan → pengasaman → pembilasan → netralisasi → pembilasan DI → pengeringan → penyolderan

Setelah jalur: pasta solder segera diaplikasikan, kemudian rakitan masuk ke tungku penyolderan.

3.1 Mengapa setiap langkah penting untuk kualitas penyolderan

· Minyak yang tertinggal di permukaan menghalangi pembasahan logam pengisi — penghilangan lemak bukan pilihan;

· Residu klorida dari pengasaman hidroklorida harus dihilangkan sepenuhnya, atau sambungan akan cacat;

· Air yang terperangkap di dalam tabung atau kolektor berubah menjadi uap di dalam tungku penyolderan dan menyebabkan porositas — itulah sebabnya zona tetes dan pengeringan lengkap dirancang, bukan ditambahkan kemudian;

· Baja telanjang dapat berkarat kilat dalam beberapa jam, sehingga pengeringan harus lengkap dan pasta diaplikasikan segera setelah jalur.

4. Penanganan Elemen

Pembongkaran elemen  |  Keranjang dengan kemiringan

Pembongkaran elemen (model 1200 × 500)

Desain keranjang dan rak

· Elemen diletakkan datar di dalam keranjang, tidak digantung vertikal. Pada panjang 1.800 mm, tangki vertikal akan membutuhkan kedalaman sekitar 2,4 m; keranjang datar hanya membutuhkan sekitar 0,8 m.

· Keranjang menahan elemen pada sudut sekitar 10–15° sehingga larutan masuk dan mengalir keluar sepenuhnya dari profil berongga.

· Osilasi dan sirkulasi tangki dapat ditambahkan untuk memperbarui larutan di dalam kolektor — inilah yang sebenarnya menghilangkan karat dari bagian dalam, bukan waktu pencelupan yang lebih lama.

· Keranjang yang berbeda dapat diberi waktu tinggal yang berbeda oleh program pengangkat, sehingga tabung dan kolektor masing-masing diberi perawatan selama yang mereka butuhkan.

5. Tata Letak Jalur

Jalur pencelupan keranjang pengangkat otomatis — urutan tangki dengan pengangkat overhead dan oven pengeringan akhir

Prinsip tata letak yang diterapkan

· Alur material satu arah — muat di satu ujung, bongkar di ujung lain, tanpa mundur;

· Zona isolasi antar tahap kimia mencegah kontaminasi silang: basa yang terbawa ke tangki asam menetralkannya, asam yang terbawa ke tangki bilas menyebabkan karat kilat;

· Pembilasan aliran berlawanan — air segar masuk pada bilasan terakhir dan meluap ke belakang, mengurangi konsumsi air hingga sekitar 0,8–1,5 m³/jam;

· Tata letak lurus, berbentuk U, atau berbentuk L tersedia sesuai dengan area lantai yang tersedia;

· Akses pemeliharaan, jalan setapak FRP, dan pintu inspeksi dirancang di setiap tangki.

Utilitas yang dibutuhkan (proyek referensi)

6. Hasil

Elemen baja sebelum dan sesudah perawatan pra-penyolderan — karat dihilangkan, logam mengkilap terlihat

7. Referensi Proyek

Catatan untuk publikasi: konfirmasikan dengan klien sebelum mempublikasikan nama perusahaan mereka. Jika persetujuan tidak diperoleh, gunakan kata-kata di atas.

7.1 Apa yang diminta klien

· Perawatan elemen sebelum perakitan, untuk memperpendek jalur dan meningkatkan efisiensi pembersihan;

· Waktu tinggal yang berbeda untuk tabung berkarat ringan dan kolektor berkarat berat;

· Rak atau keranjang yang memungkinkan larutan masuk dan mengalir keluar dari bagian dalam profil berongga;

· Pemantauan konduktivitas bilasan akhir dengan batas yang ditentukan, sebelum pasta solder diaplikasikan;

· Opsi pencelupan tetap ditawarkan untuk tahap pengasaman.

8. Mengapa CoatTech

9. Aplikasi

Konsep jalur yang sama digunakan untuk rakitan baja apa pun yang disolder, dilas, atau dilapisi dan membutuhkan permukaan yang bersih secara kimia sebelumnya:

· Radiator handuk dan radiator pemanas — kolektor, tabung, dan header sebelum penyolderan;

· Rakitan pipa baja — rangka furnitur, penukar panas, koil kondensor;

· Komponen otomotif dan HVAC — rakitan tabung dan header sebelum penyolderan;

· Fabrikasi baja umum — sebagai tahap pra-perawatan sebelum pelapisan bubuk atau pengecatan cair.

10. Pertanyaan yang Sering Diajukan

T: Apakah ini jalur pelapisan bubuk?

Tidak. Ini adalah jalur persiapan permukaan pra-penyolderan. Jalur ini membersihkan dan mengeringkan elemen baja; tidak ada bubuk atau cat yang diaplikasikan. Jika Anda juga membutuhkan jalur pelapisan bubuk setelah penyolderan, kami merancang dan memasoknya sebagai jalur terpisah.

T: Terowongan semprot atau tangki celup — mana yang Anda rekomendasikan?

Untuk aplikasi ini kami merekomendasikan pencelupan. Karat berat pada kolektor membutuhkan kontak beberapa menit, dan bagian dalam profil berongga harus dibasahi — semprotan tidak dapat melakukan keduanya secara andal. Kami dapat mengutip versi semprot untuk perbandingan.

T: Apakah pencelupan berarti pencelupan elektrolitik?

Tidak. Kami maksudkan pencelupan kimia sederhana tanpa arus listrik. Pencelupan elektrolitik membutuhkan penyearah dan elektroda, biayanya jauh lebih mahal, dan kami tidak merekomendasikannya sebagai desain dasar.

T: Bisakah tabung dan kolektor memiliki waktu perawatan yang berbeda?

Ya. Itu adalah fitur standar jalur pengangkat — program menetapkan waktu tinggal untuk setiap keranjang, sehingga tabung dan kolektor masing-masing dirawat selama yang mereka butuhkan.

T: Bagaimana cara menghentikan karat yang tersisa di dalam kolektor?

Keranjang menahan elemen pada sudut sehingga larutan masuk dan mengalir keluar, dan kami menawarkan sirkulasi tangki dan osilasi keranjang untuk memperbarui larutan di dalam profil. Pencelupan yang lebih lama saja tidak menyelesaikannya.

T: Asam mana yang harus kita gunakan — hidroklorida atau fosfat?

Keduanya berfungsi. Dengan asam klorida, tangki harus PP atau FRP dan penukar panas PTFE atau grafit — baja tahan karat tidak dapat digunakan. Asam fosfat memungkinkan tangki baja tahan karat dan meninggalkan lapisan anti-karat ringan. Kami akan mengutip sesuai preferensi Anda.

T: Utilitas apa yang dibutuhkan jalur ini?

Untuk proyek referensi: sekitar 200 kW daya terpasang (atau sekitar 105 kW dengan pengering berbahan bakar gas ditambah sekitar 12 m³/jam gas alam), 0,8–1,5 m³/jam pasokan air, air deionisasi untuk bilasan terakhir, 6–8 bar udara terkompresi untuk instrumentasi, dan ekstraksi kabut asam dengan scrubber.

T: Bisakah jalur ini berjalan dengan bahan kimia yang sudah kami beli secara lokal?

Ya. Kami merancang jalur berdasarkan produk dan parameter Anda yang sudah ada. Kami juga dapat menyediakan kimia yang setara jika Anda mau.

T: Apakah Anda menyediakan scrubber asap dan netralisasi efluen?

Keduanya tersedia. Kami akan menyediakannya jika diperlukan, atau merancang titik sambungan dan membiarkan kontraktor lokal Anda membangunnya — mana pun yang Anda pilih.

T: Berapa lama waktu pengiriman?

Biasanya 8–14 minggu dari pesanan hingga pengiriman, tergantung pada konfigurasi, ditambah instalasi dan komisioning. Kami akan menyatakan jadwal yang pasti dengan kutipan.

T: Apakah Anda menyediakan instalasi dan pelatihan?

Ya. Kami menyediakan supervisi instalasi, komisioning, dan pelatihan operator, dan kami dapat mengutip baik sebagai item terpisah atau termasuk dalam paket.
